かつて製作中断したMG次世代試作機のページです。

今のところ只の過去の遺物ですが、記録を全削除するには勿体ないくらい、当時は時間をかけていたので（苦笑）。

1/100　MG　次世代試作機（最近はケルデルクと呼ぶらしい？）

Mk-Ⅱのページだけどこっちに載せちゃいます。HGUCからMGへ――。

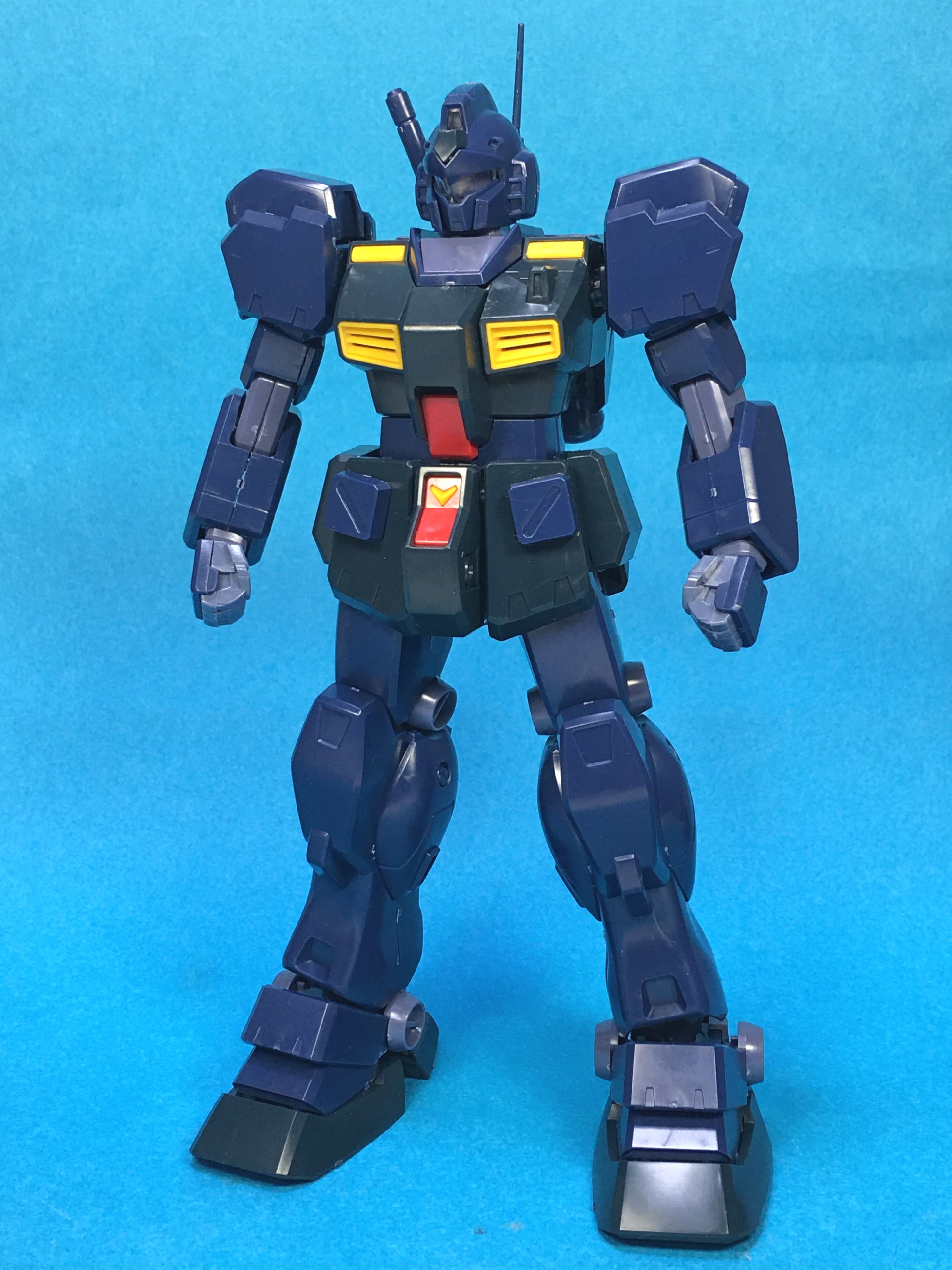

MGクゥエルは、アレックス ⇒ ジム・カスタム（量産型）⇒ ジム・クゥエル（進化形）という設定を反映して、脚部フレームの大部分がアレックスからの共用となっています。なので更にカッコよくなるのでは？と期待が膨らんでしまふ（笑）。

意気込んでキットを沢山仮組したり、3Dプリンターでパーツ作成まで行ったりしてましたが、近年設定が追加され、新たに名前もついたりして、あまりマイナーな機体ではなくなってきました。
それが影響して少なからず製作意欲がそがれてしまい、一旦製作を中断――というより、なんかそのうちキット化されそうとか思ってしまうのは自分だけ？？

■前段階でいろいろ比較

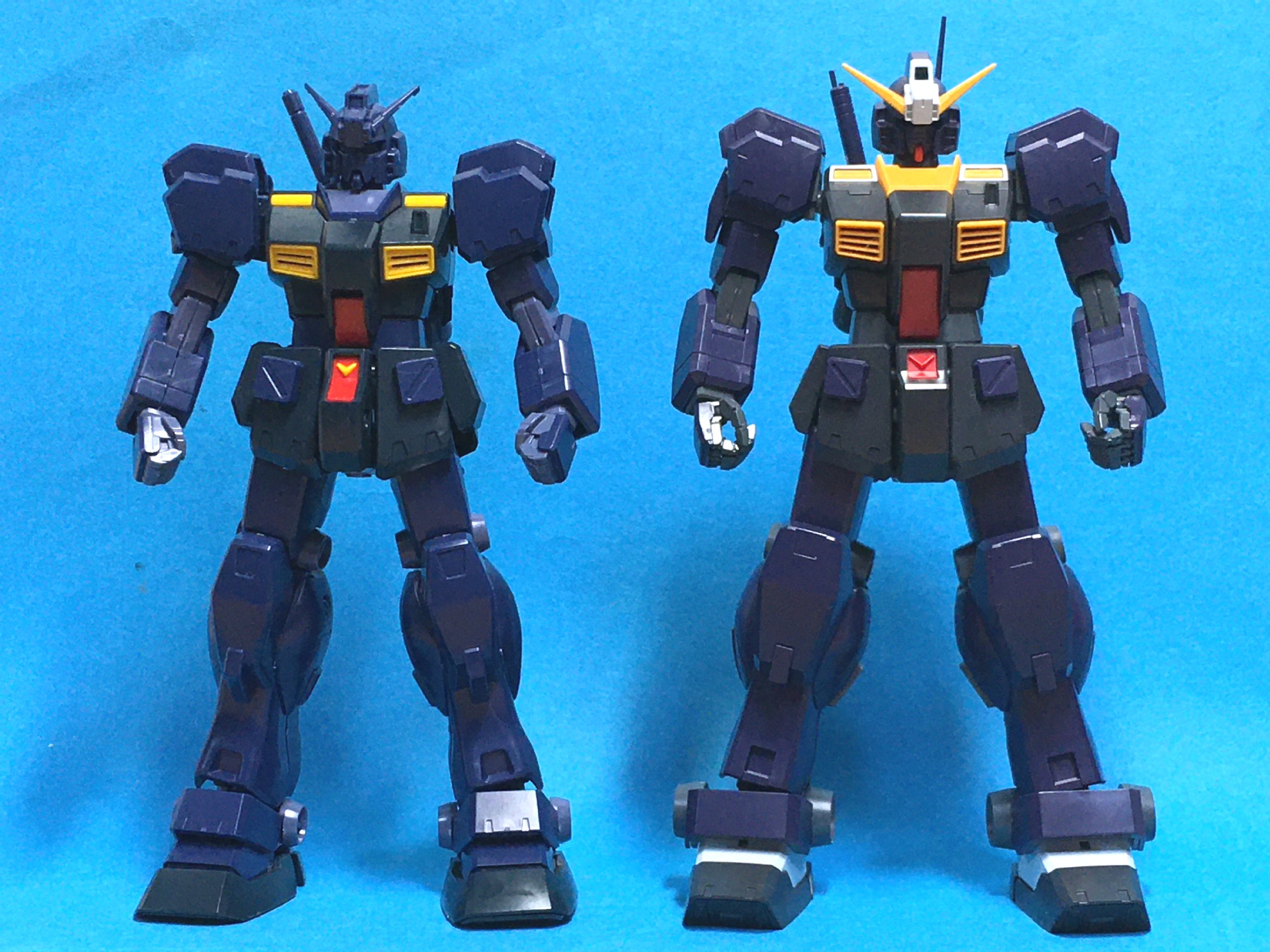

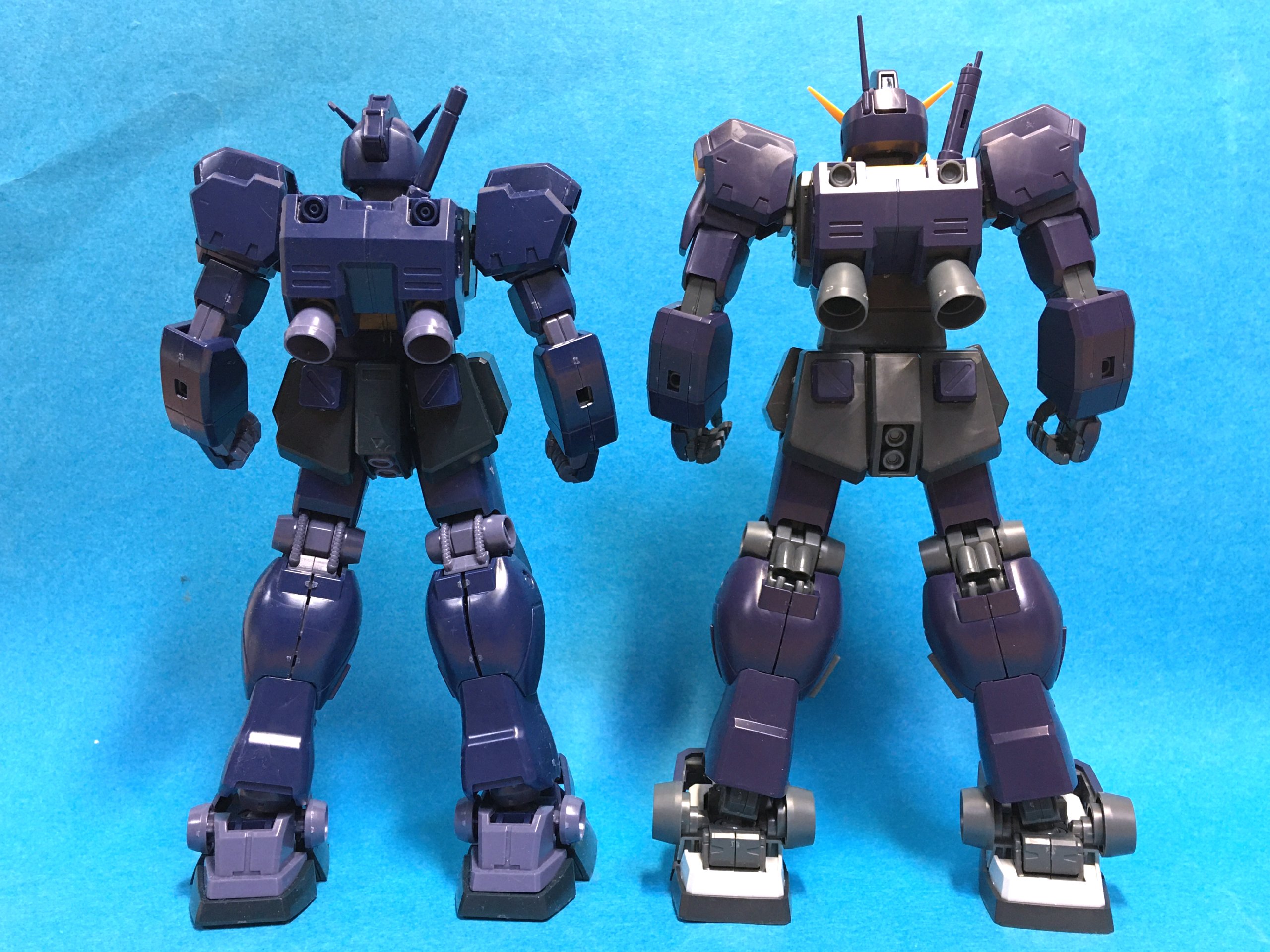

・本命のヘイズル予備機

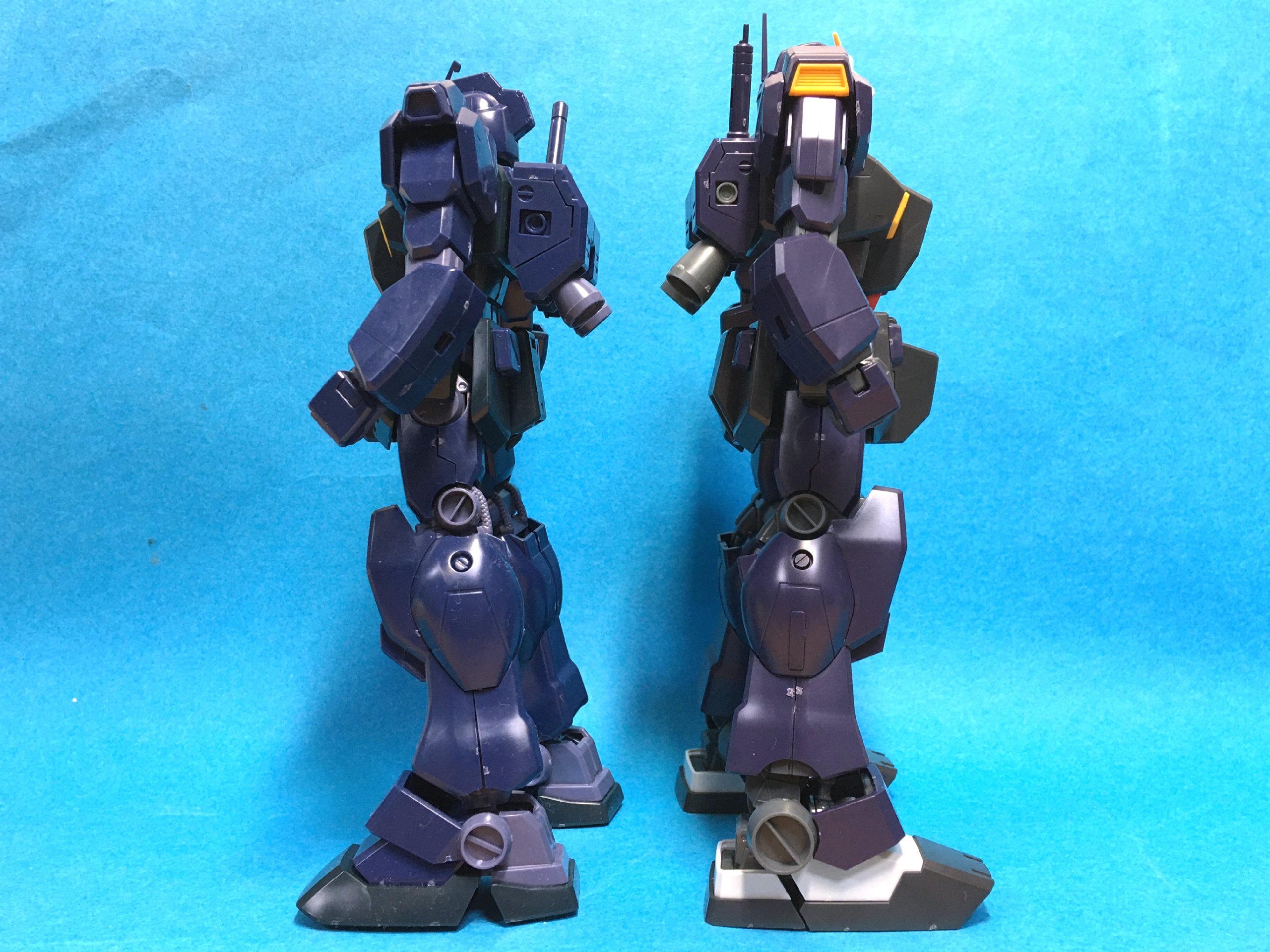

フレームにMk-Ⅱを使用してるだけに、Ver.2.0がややオーバースケール、本来より若干身長が高めとなっていました。脚部のラインなんかもはっきり違い、予想に反して昔の方が足長なんですよね〜。
あと意外なところで、後頭部アンテナの有無？　これってどっちが正しかったっけ……。

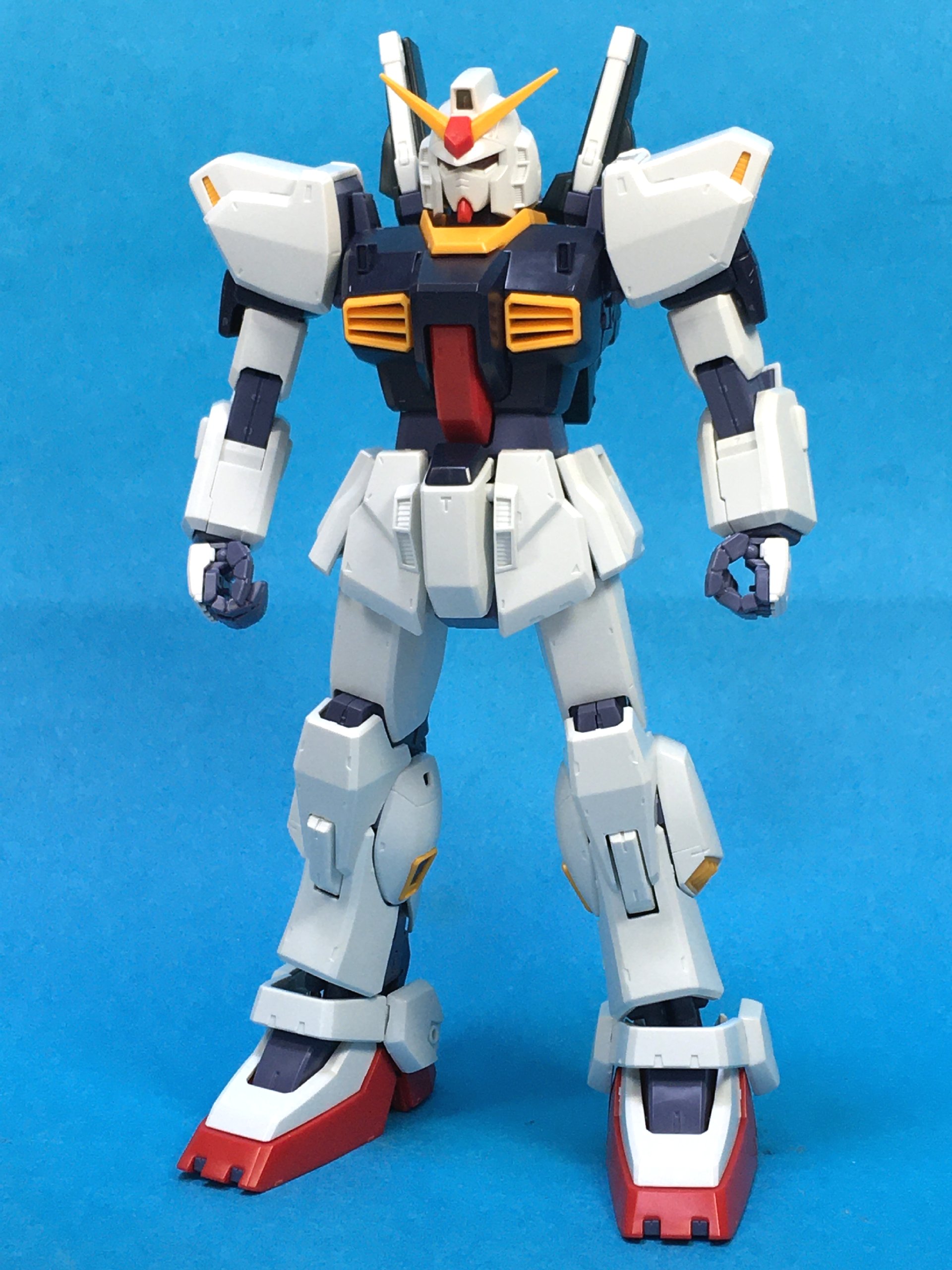

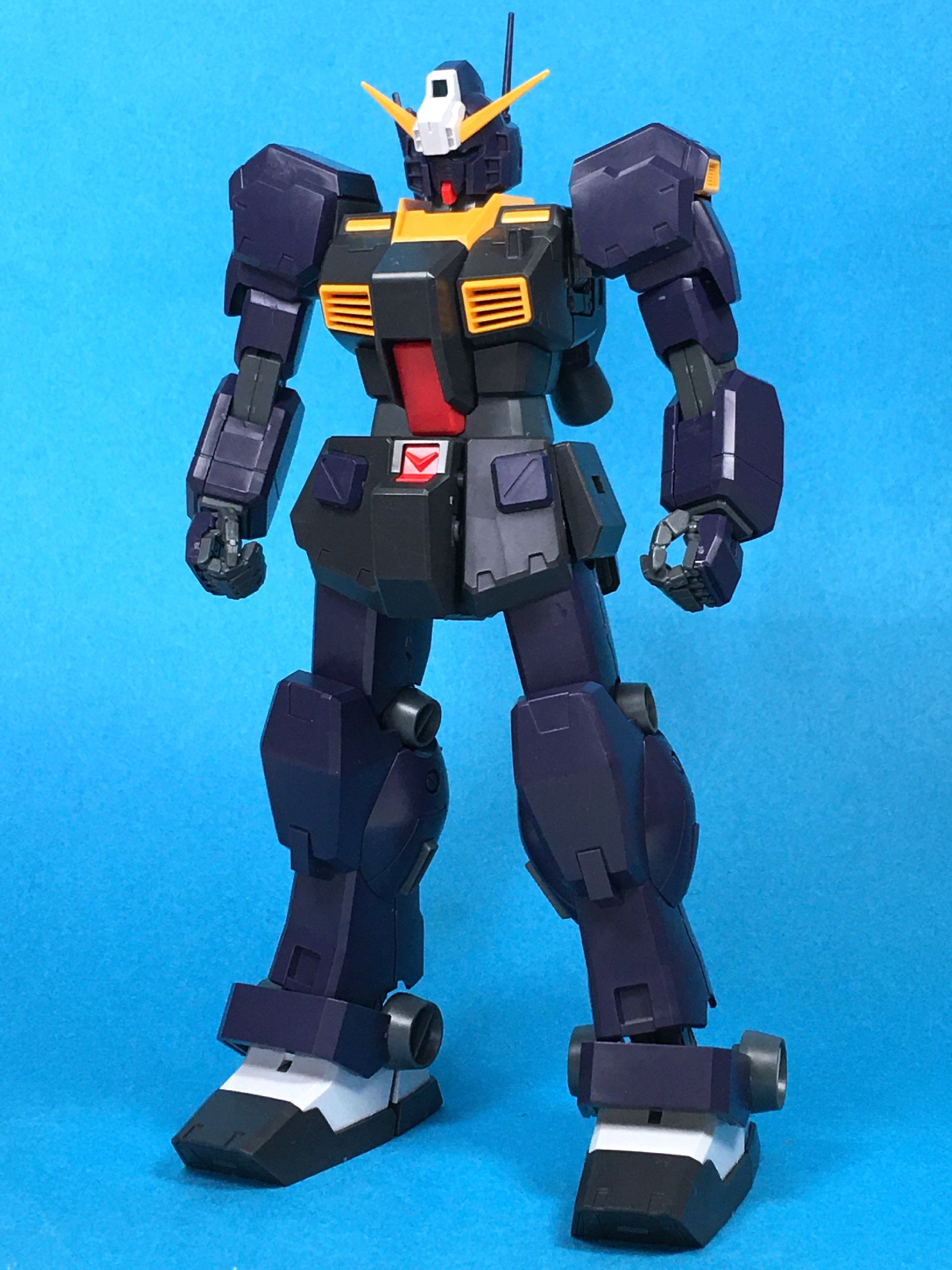

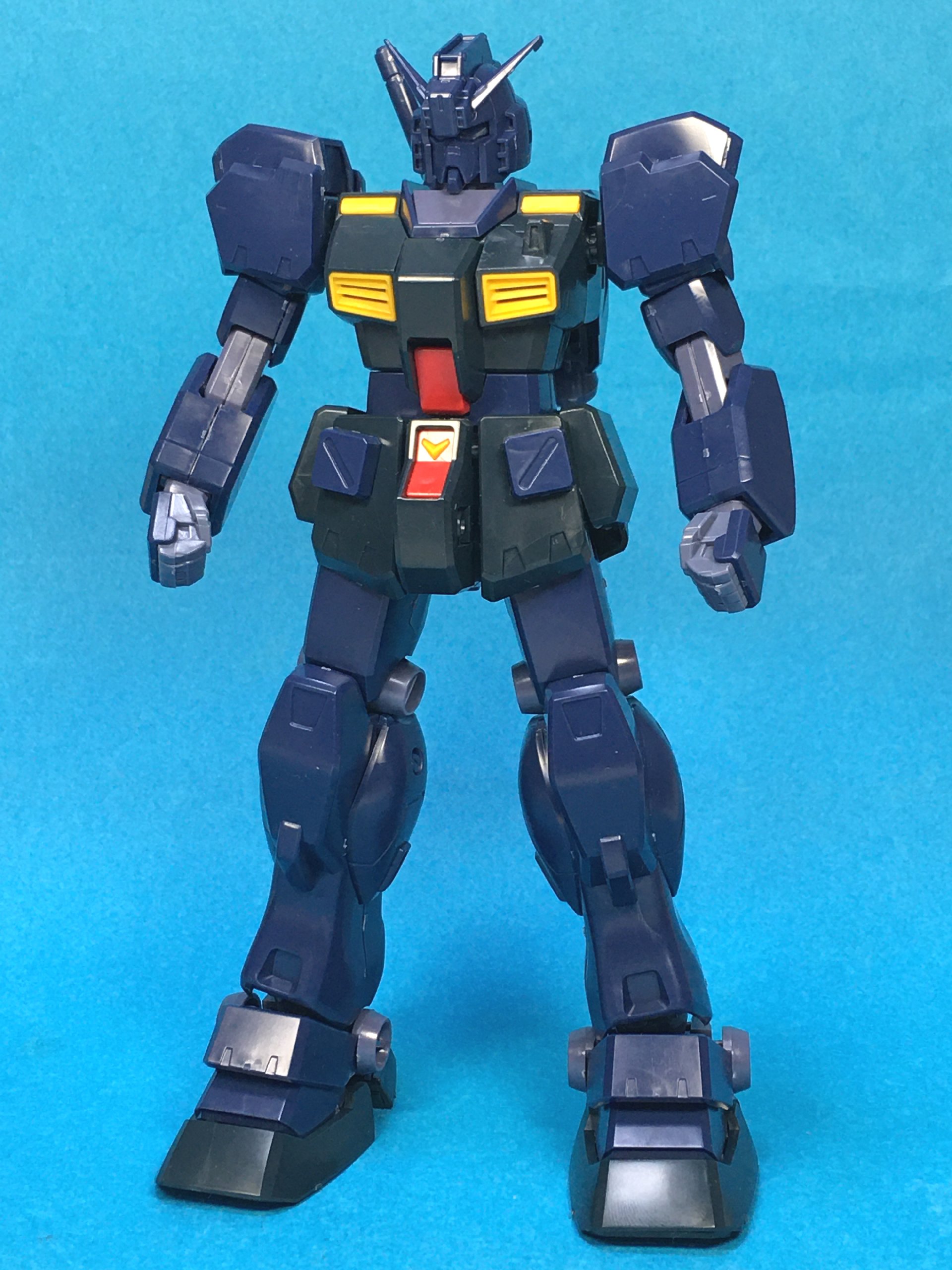

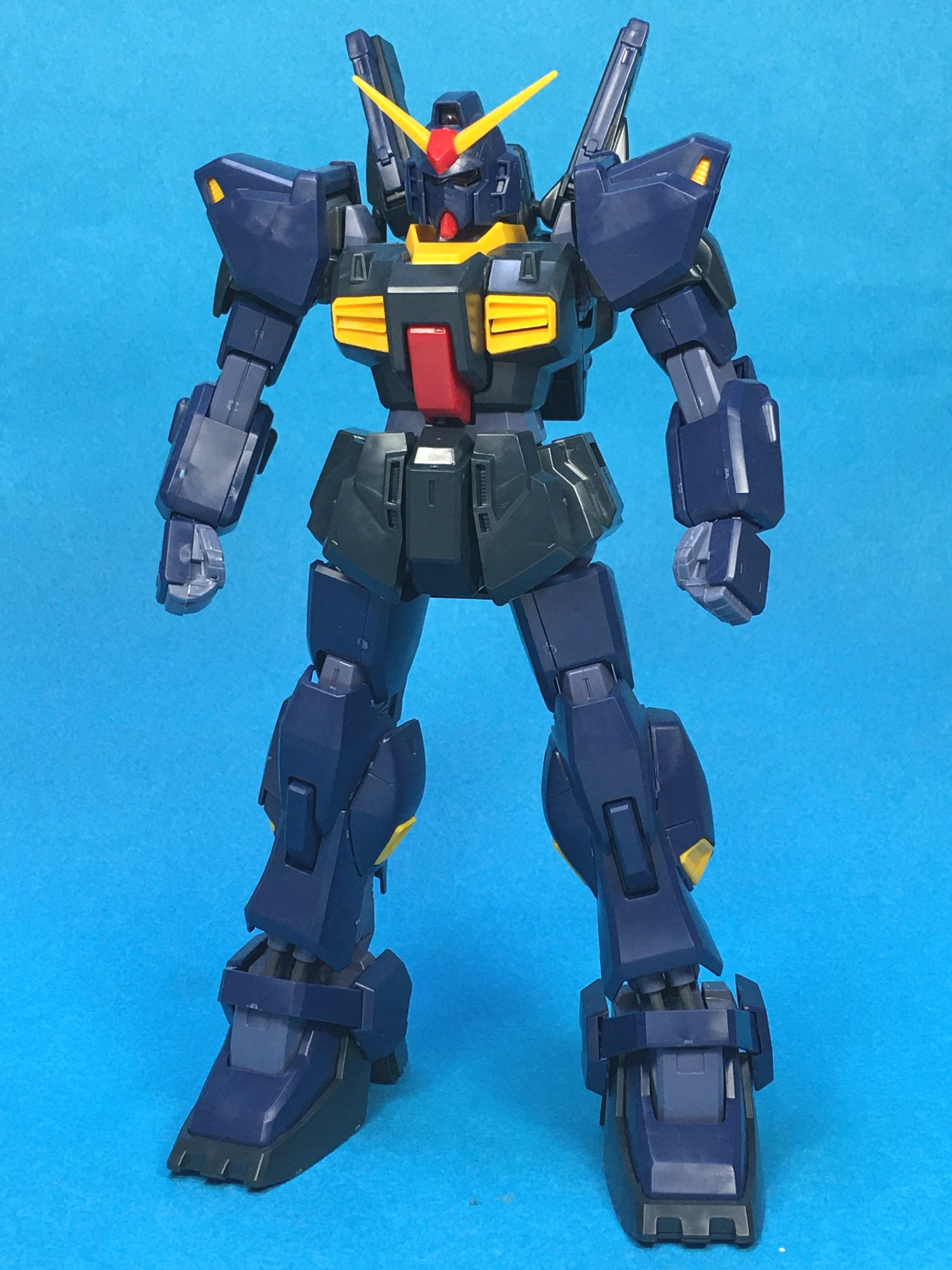

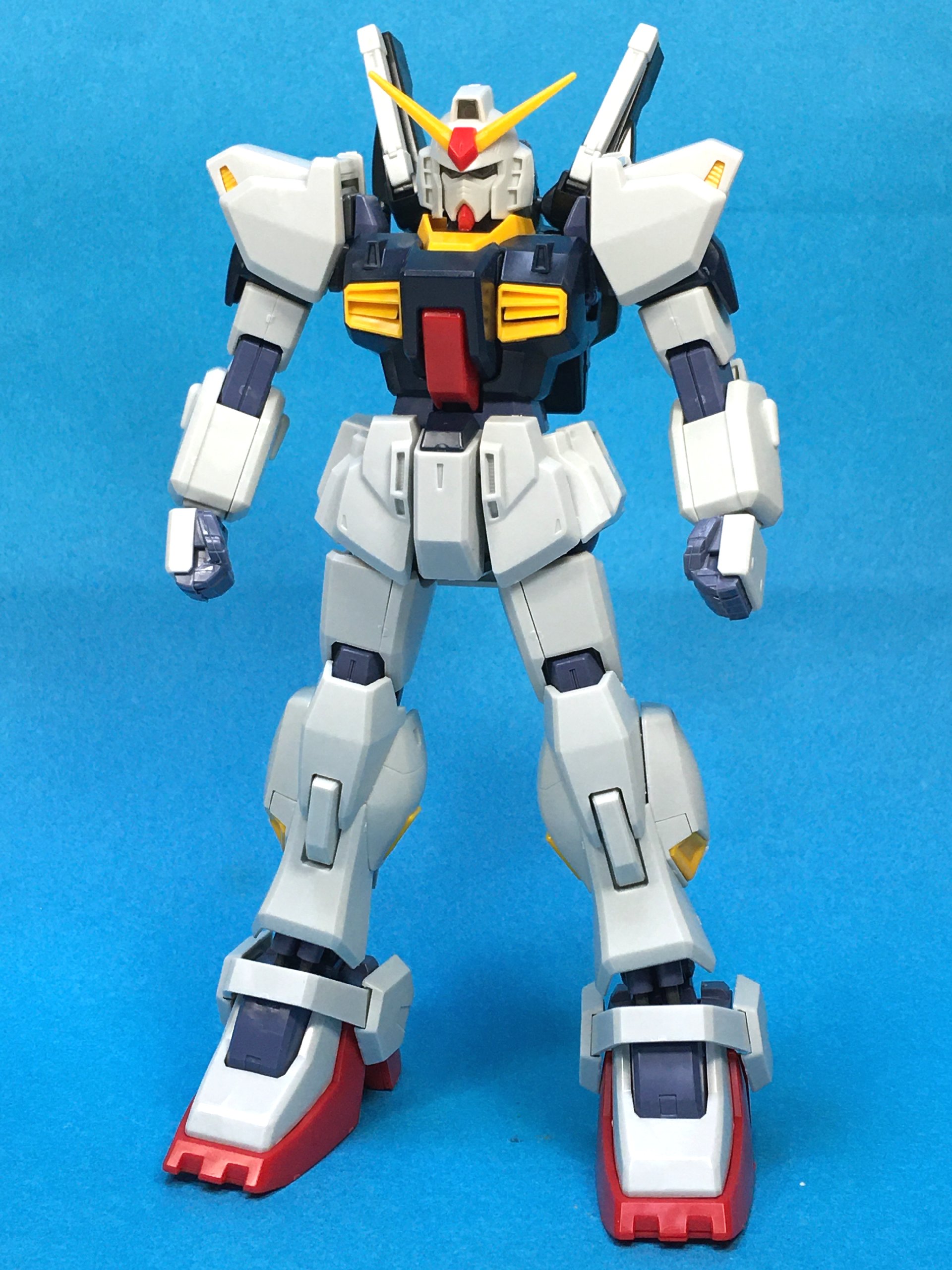

・次に重要なガンダムMk-Ⅱ

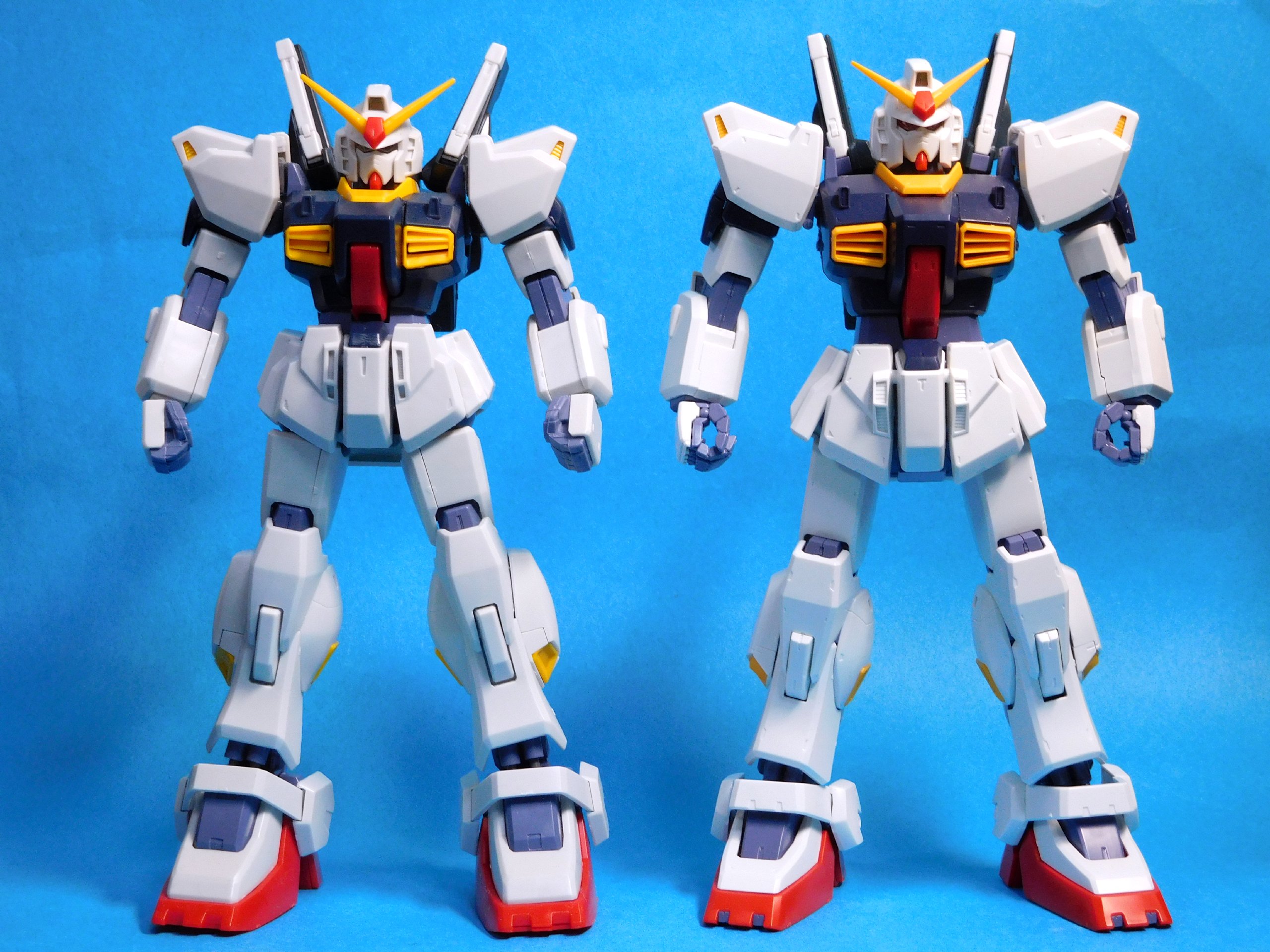

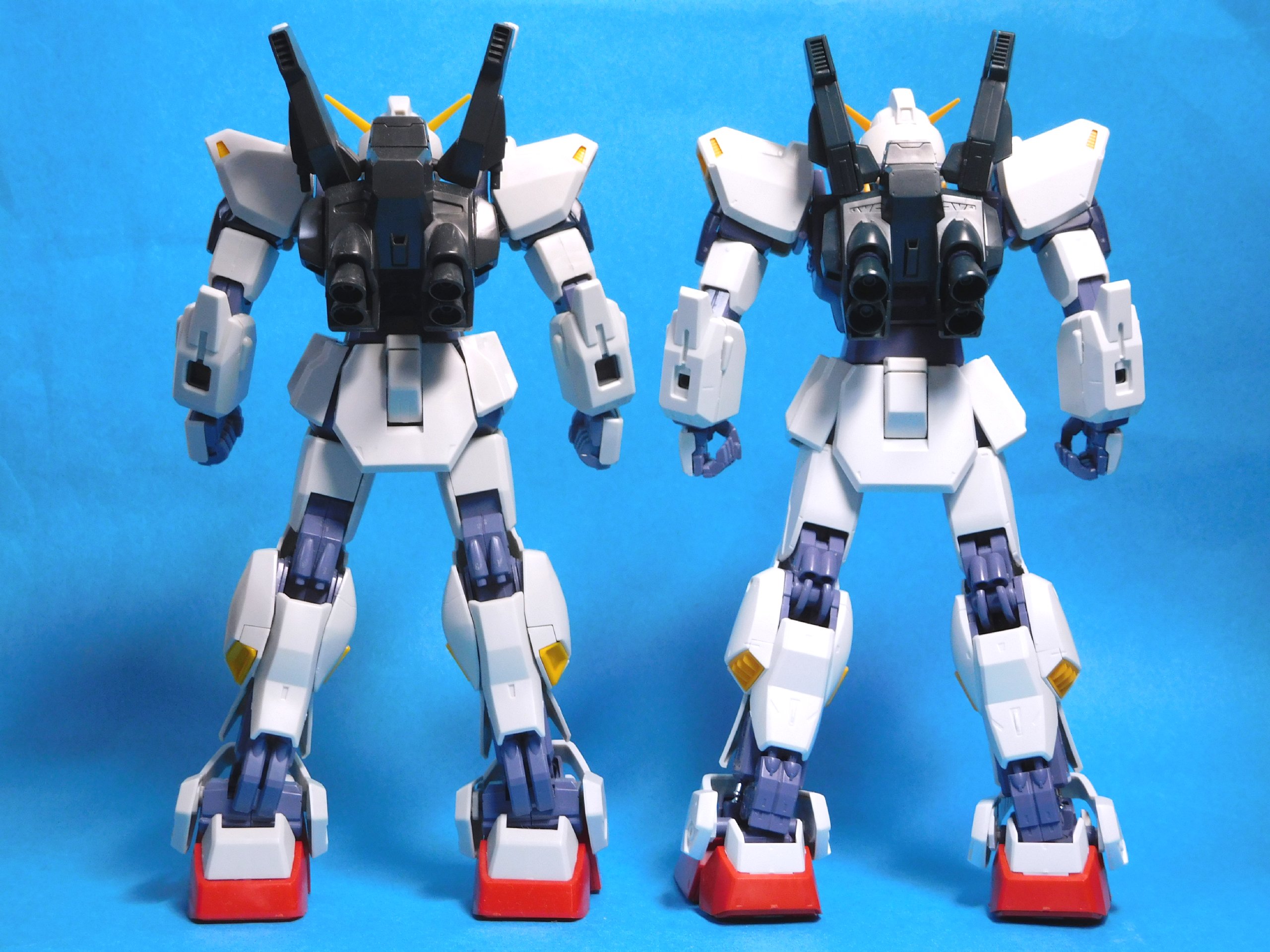

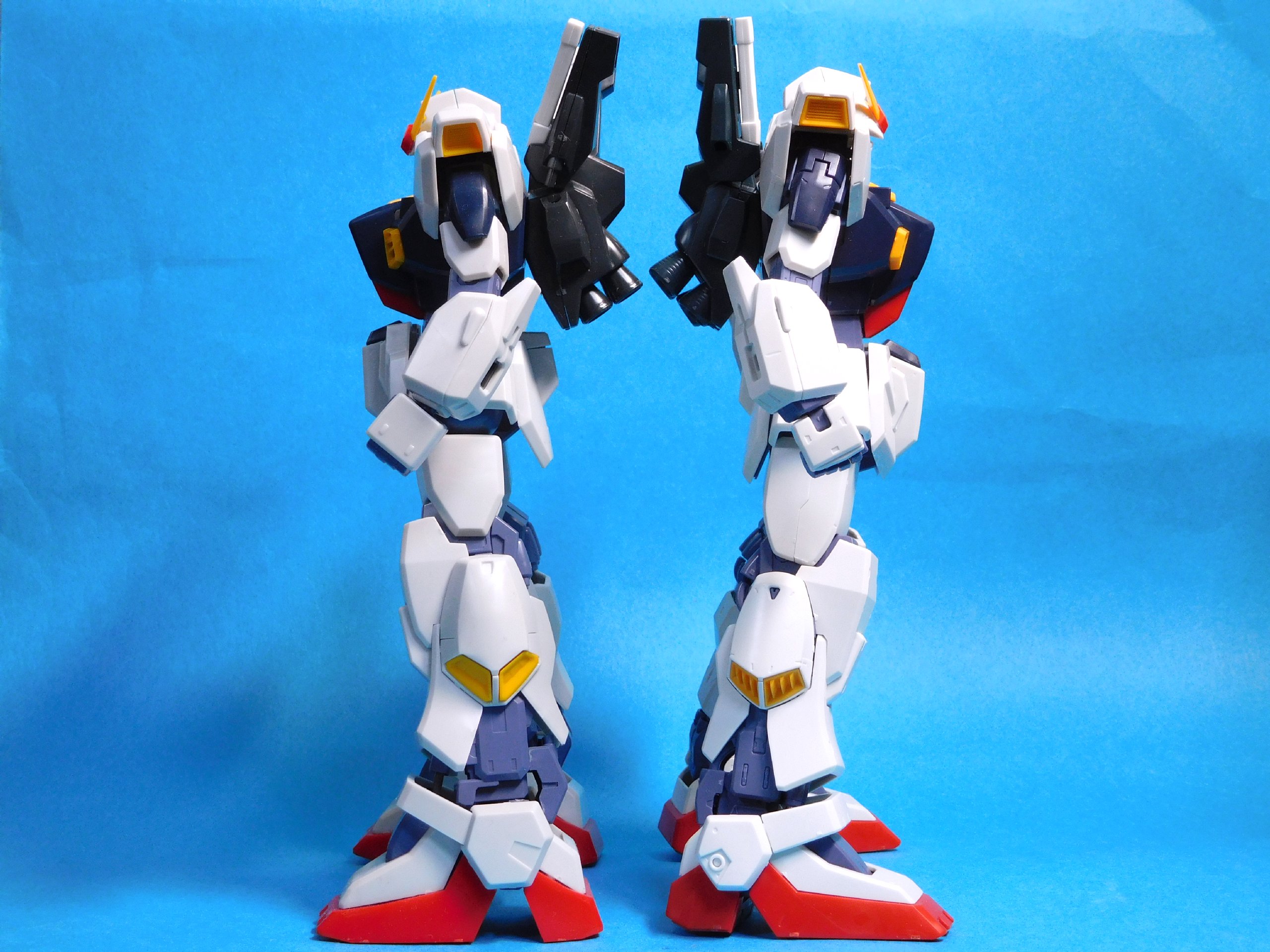

左が旧版、右がVer.2.0です。
立たせ方にもよると思うのですが、Ver.2.0の方がやや身長が高く、全体的に上半身ががっしりしています。胴も少し伸びたかな？

Ver.2.0が今風のプロポーションと考えると、近付けるとなればフレーム交換は必至か？（苦笑）

脚は踵からの腰高感がなくなり、どっしりと地に足が着いたイメージ。……やっぱ思ったより細長いなあ。

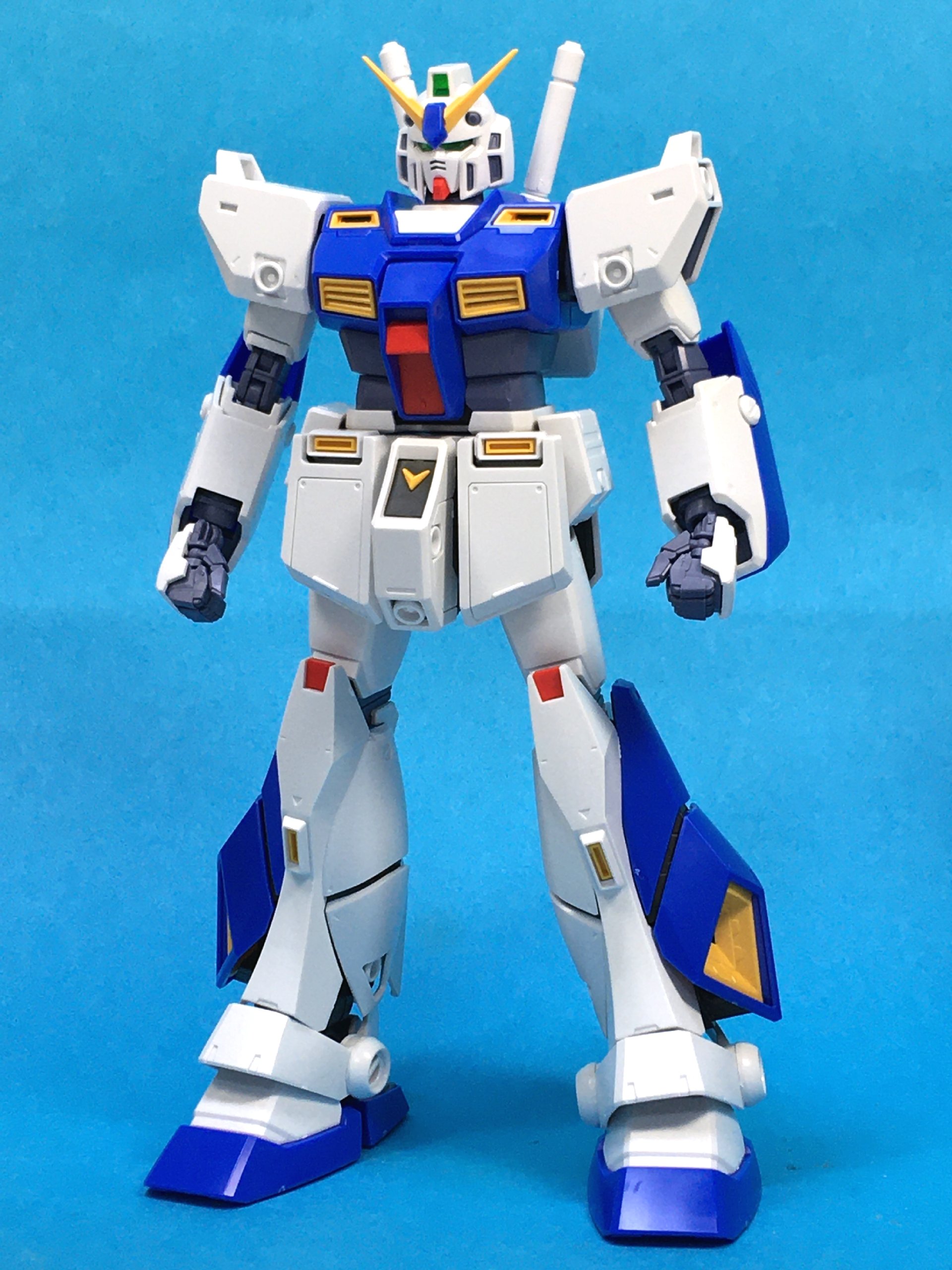

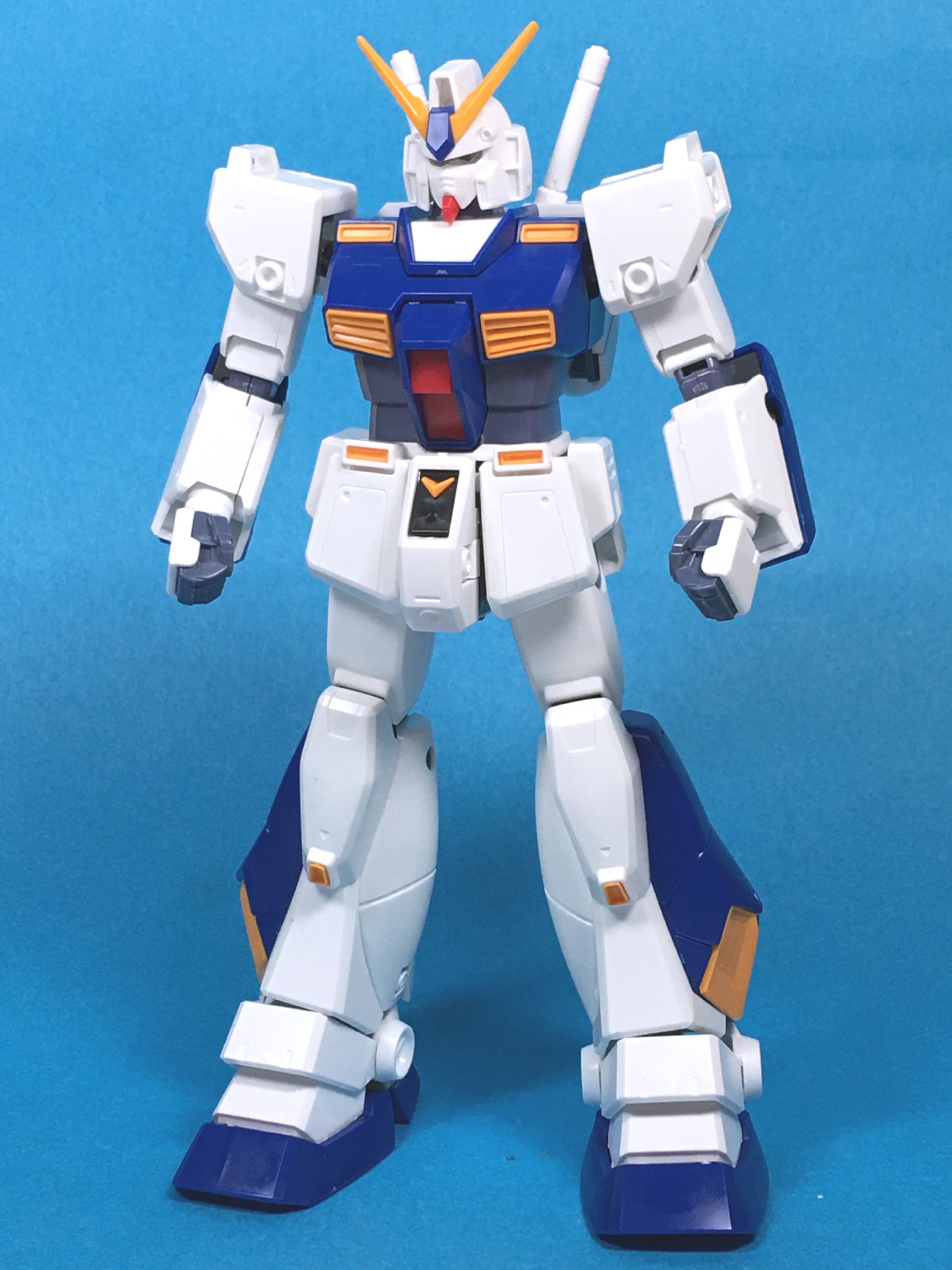

・脚部で大事なのがアレックス（ガンダムNT-1）

脚部を換装する上で、欠かせないがアレックス。

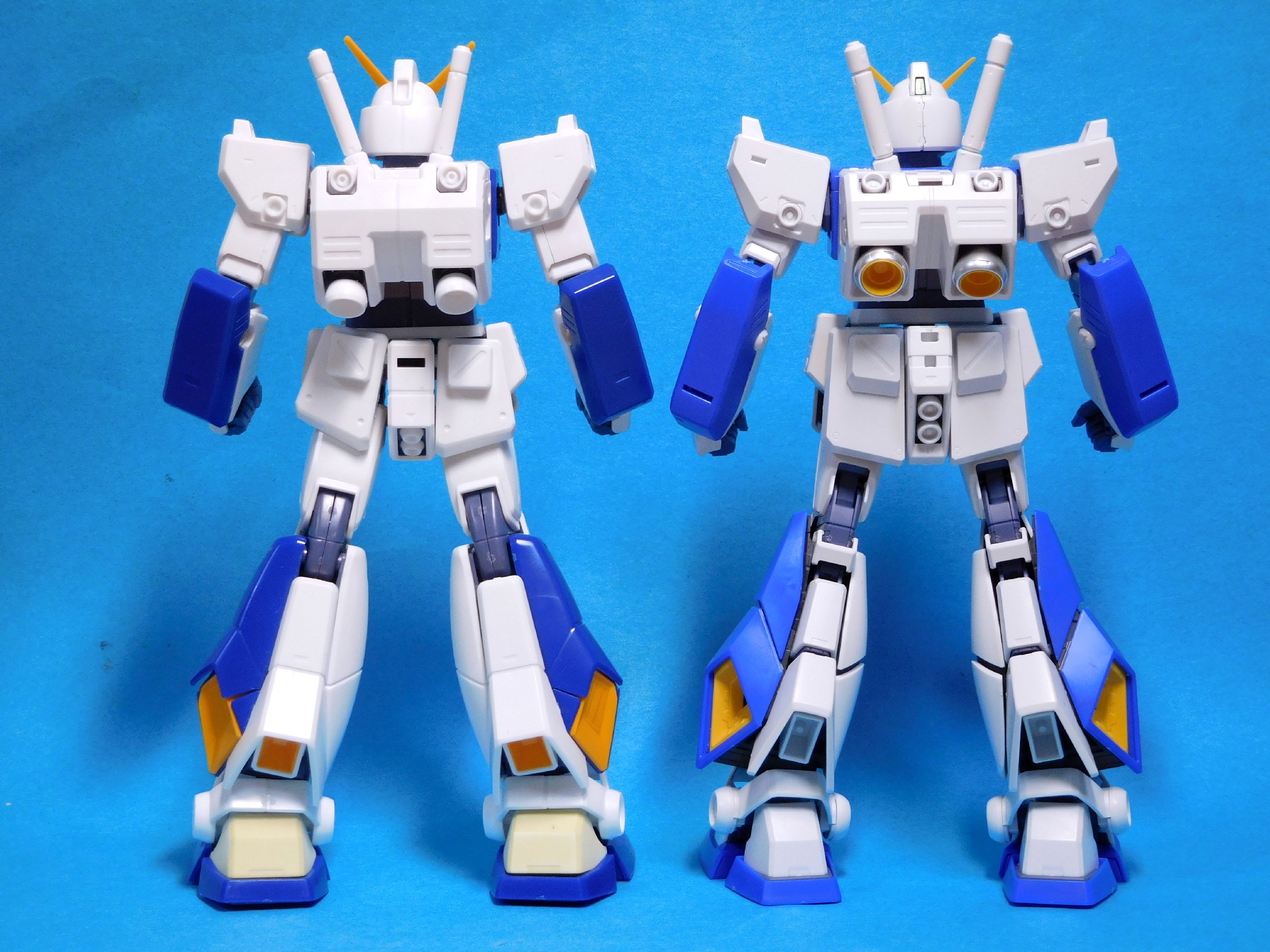

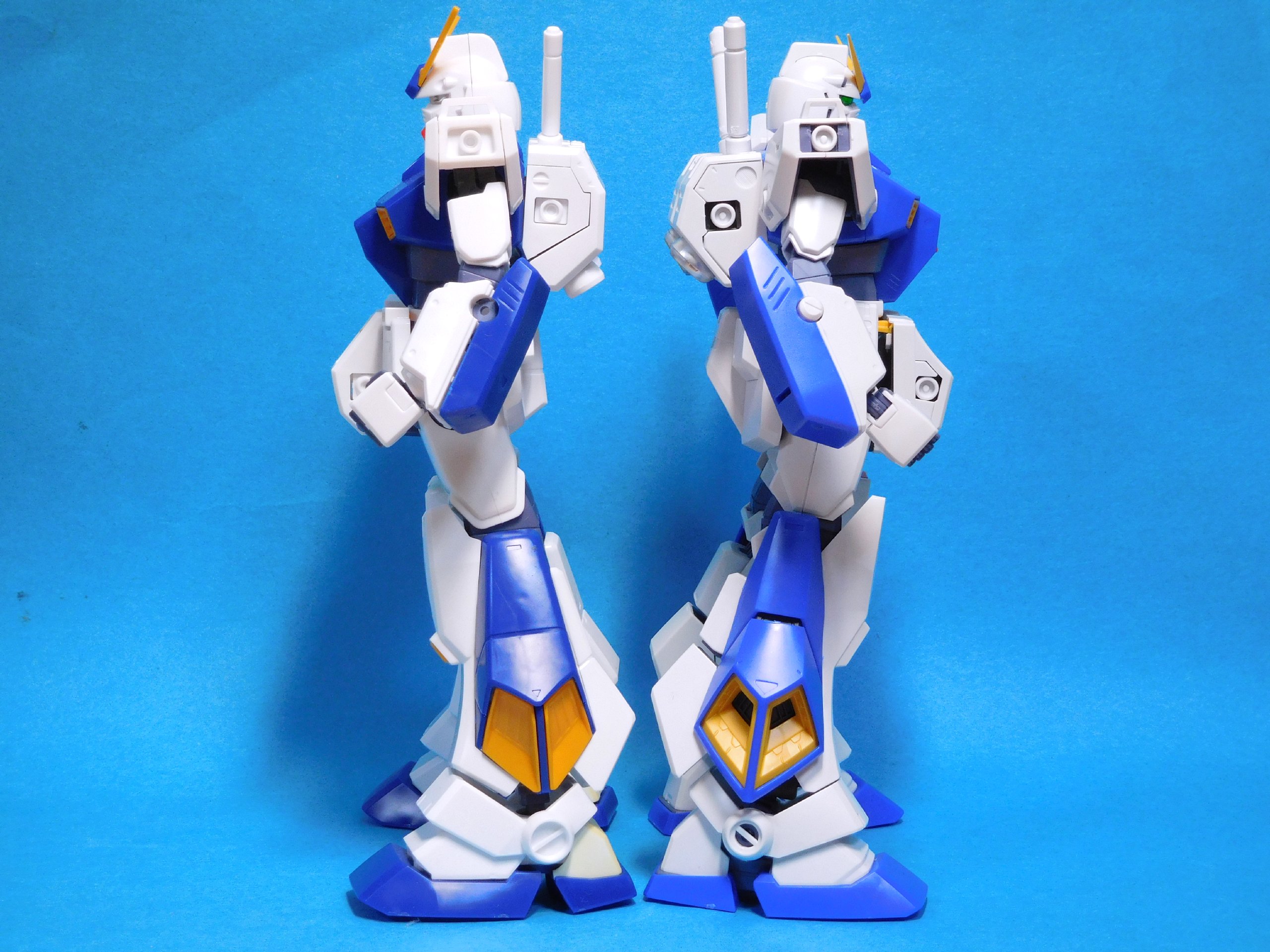

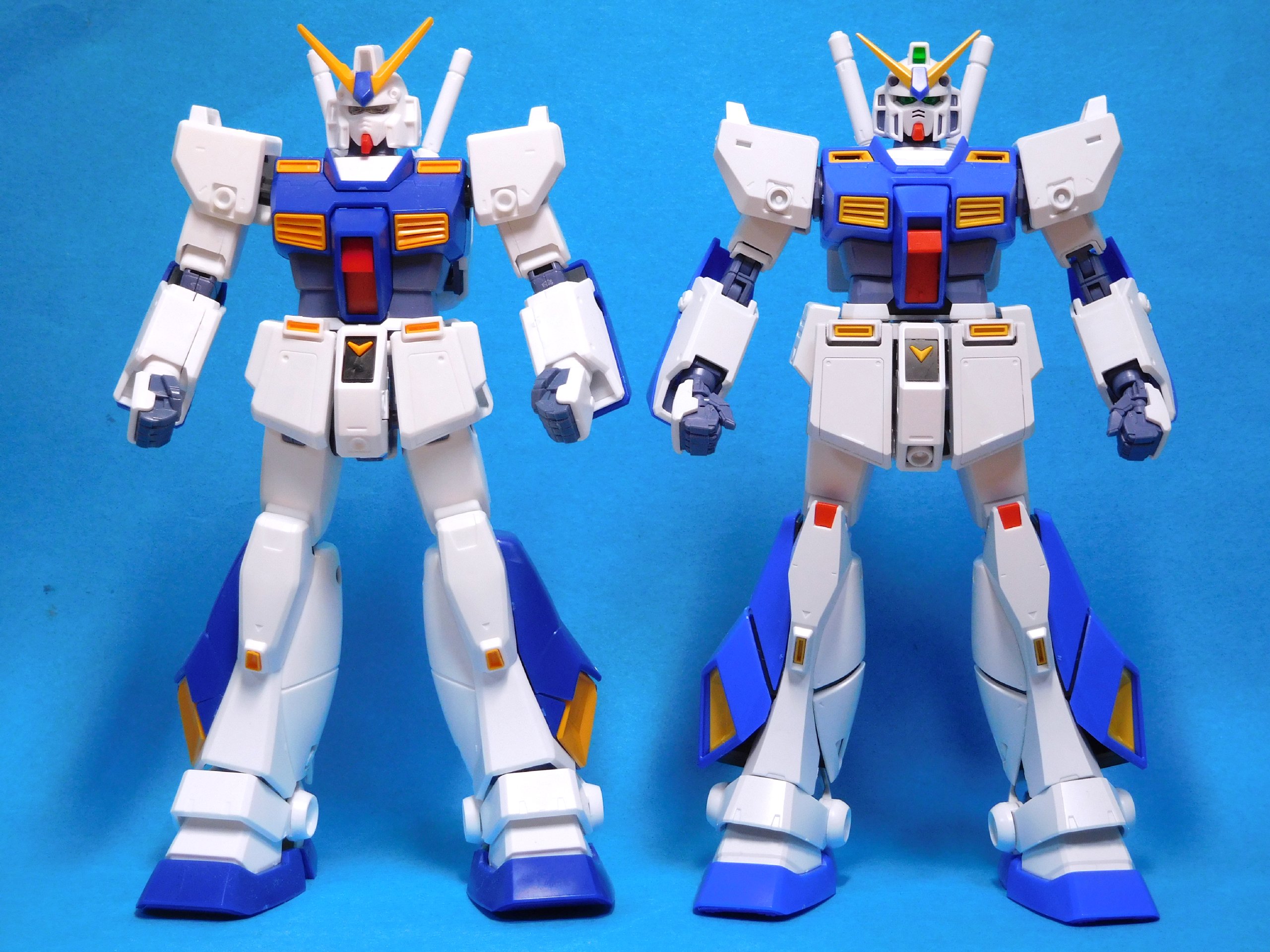

同じMGで旧バージョン（左）とVer.2.0（右）を比較すると、Ver.2.0の方がこの素組みの状態で、既に色分けがすごい！！……のはまあ置いといて、頭が小さく脚が細くなっているのがわかりました。
全体的にエッジが効いてて、写真じゃわからないけど、フレームと連動した膝の可動なんかはちょっと感動モノ。

2.0は割と最新フォーマットなので、全体的な雰囲気はやはりこちらに近付けるべきなんでしょうか。
外側バーニア（脚部）が若干外に飛び出してて、ノズルの中までスリットが彫り込まれてるところ等、大いに参考にしたいです。

遂にランドセルのバーニアにも、メッキパーツが使用されるようになってますね。可動指が無くなったのは残念ですが……。

変更点など

■頭部

いつか来るこの日のために、大切にとっておいたヘイズルヘッドパーツ。
プレミアムバンダイでMGヘイズルが発売された今となっては、その価値は以前ほどではないにせよ、それでもこうやってクゥエルと組み合わせるとまだまだ充分に魅力的。
キットは総てプラスチックパーツのみの構成なので、首との接合部分にあたる1箇所だけポリキャップに置き換えました。HGとかでよく余るアレです。

■思い出のヘイズルヘッドパーツ。

今は失き電撃ホビーマガジン2003年1月号付録というから、今から実に17年も前！！
月日の経つのって早い……。

～2020/04/25: Mk-Ⅱティターンズカラーは既に昨年仮組済。
2020/04/25: ジム・クゥエルを仮組。命を守るステイホーム週間の始まり。
2020/04/27: ヘイズルヘッドパーツを組み立て。ヘイズル予備機に！
2020/05/02: GW1日目。Mk-Ⅱエゥーゴカラーの組立て開始……というか、またしても1日では組み上がらなかった（苦笑）。まあ【●●流刻むスケジュール術】で言えば、やり切って満足しない方が結果的には進むことになるので、今日は潔く中断して明日に繋ぐことに。
2020/05/03: GW2日目。軽く午前中でMk-Ⅱは終了。MGアレックスの準備をして夜に備える。どんだけ作るねん（苦笑）。
そして夜ーー。眠たくてやめようかなと思ったものの、やっぱり作った。するとあら不思議！　眠気がどこかへいってもた。眠気覚ましにプラモ作りってアリかも？！　でも昨日と同程度で中断、同様の理由で明日へ繋ぐのは守る。
2020/05/04: GW3日目。今日も軽く午前中でアレックスが終了。さていよいよここからが本番で（笑）、未知のキットに着手することに。MGガンダムMk-Ⅱ Ver.2.0の組立て準備をし夜に備える。……あ、そうそう。順調にいった時のために、今日はもう1個買って来よかな♪　日中の買出しは無事終了。
後半戦の夜ーー。作っててビックリ！　うわ、ウソ？！　何、コレ、超絶進化してるじゃん！！……そうなんです。旧モデルとは比べ物にならないくらい、パーツも多けりゃ、ディテールも複雑過ぎて……その代わり、可動範囲も可動箇所も段違いです。旧キットを今風に直したらそれっぽくなるかと思ってたら、そんなどころじゃないな、これは……。製作方針を変えないと（泣）。
2020/05/05: GW4日目は子供の日。今日も軽く……とは全然いかなくて、半分なのに結構時間がかかった。その甲斐あってVer.2.0はなんとか終了。更に後半戦へといきたいところだが、もうこの辺りから作業時間が読めない。うーん、今日は夜はどうしよっかなー？？
そう言いつつも、今夜も後半戦に突入。去年発売されたばかりのアレックスVer.2.0、やっぱスゴいわ！　バルカンまで色分けって！？　もうほとんどポリキャップがなくなって、ABSでもなくて、替わりに柔らかいプラスチック？　素材も進化するんやな〜。チョバムアーマーの分高いけど、組立てはMk-Ⅱほど面倒ではないのが嬉しい。ただギミック的にもデザイン的にも、他とのミキシングにはキツいかな……（溜息）。
2020/05/06: 今日は昨日よりはまあ軽く、アレックスも無事終了。目指すところあと1つ（2つ？）となったが、夜に組み始めても今日中には終わらないのでどうしよう？次の土日とで考えるかな……。
夜になり、後半戦を始めようと思ったものの、キットが見当たらない（涙）。仕方なく今日は諦め、部屋の片付けをすることに……。そうして何気なく箱を開いていると、あれ、見付かった！　これは神様が作れと言ってるのか？！
とりあえず今日は遅いので、明日に持ち越しとします。
2020/05/24: MGヘイズル2号機を偶然見つけたAmazonで購入、2個目なので遠慮なく仮組みを開始。ランナー・パーツの多さに驚き！　今日は頭と胴体だけ作ったけど、最近の風潮か？頭がやや小さい……。若干大きめの付録の方と交換が必要かな？
2020/05/25: 今日はSPEC（DVD）の最終回を、予期せず続け見したため右脚のみ製作。Mk-Ⅱのフレームを使用してるだけに、だいぶ期待してたものの意外と動かない……。ここも改造が必要かな（涙）。
2020/05/28: 中途半端に寝てしまったので、眠気覚ましに製作の続き。今日は左脚と右腕を作った。左腕も……と思ったが、満足感を与えないために敢えて中断。 Mk-Ⅱと並べてみると、なんと大きさは同じ！（喜）
フレームにMk-Ⅱを使ってるから当然といえば当然か。とりあえず脚部のバランスは考えなくて済みそう。
2020/05/29: 残り全部を仮組。あちこちから眺め回して変更点を考える。
2020/05/30: 最大の変更点の脚部。Mk-Ⅱ・アレックスと比較して考える。後部パーツ可動のギミックをどうするかで悩む。むう……。
2020/06/02: 各キットを眺めてみて、なんとなく製作方針が決まったので、パーツの方も製作開始……というか、3ヶ月という製作期間を考えると、もうギリギリだったりして？！
ハンマーヘッドであれだけ苦労してるので（苦笑）、割と好調な滑り出し。

まずは最大の難関の脚から始めることに。

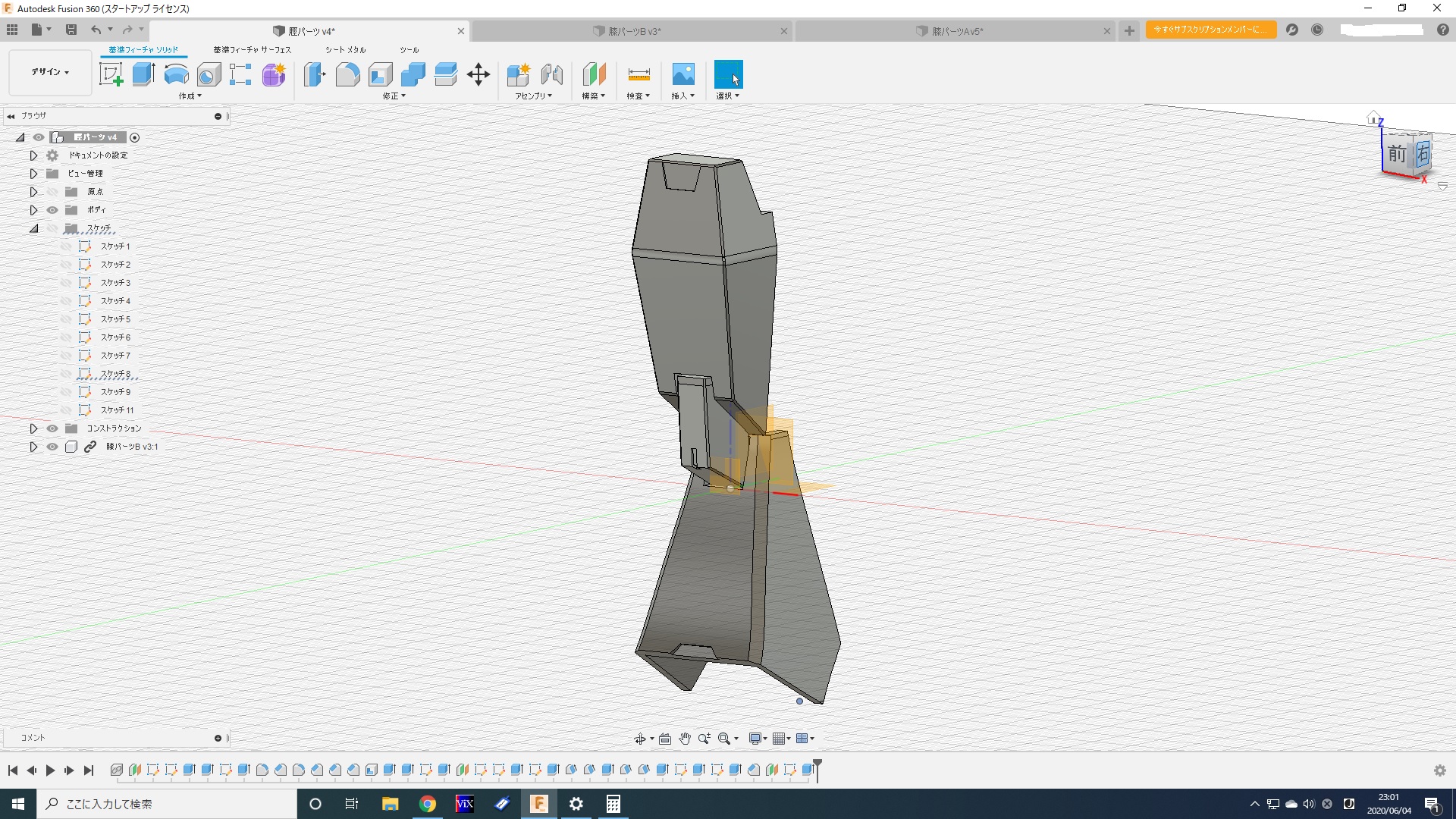

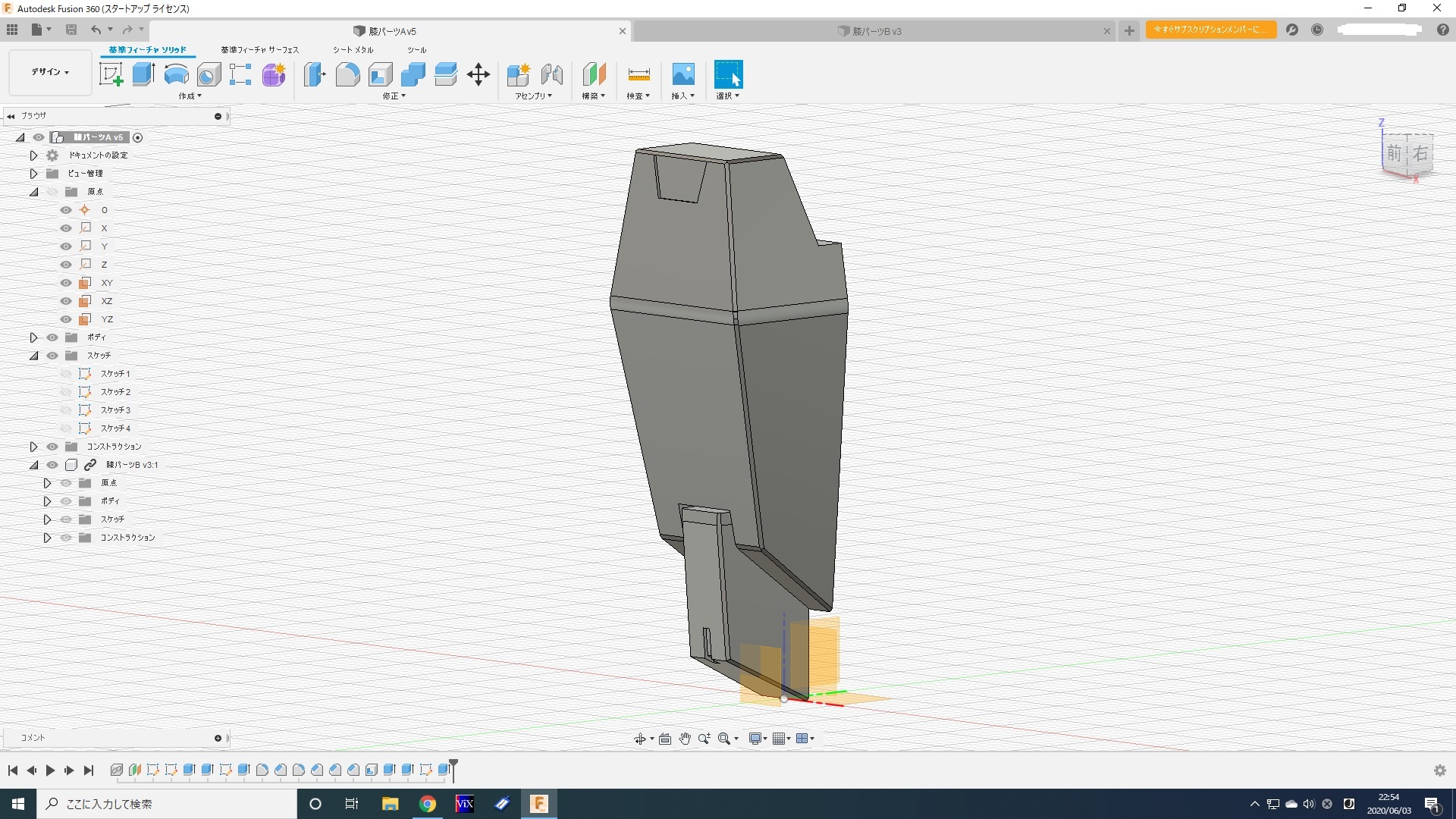

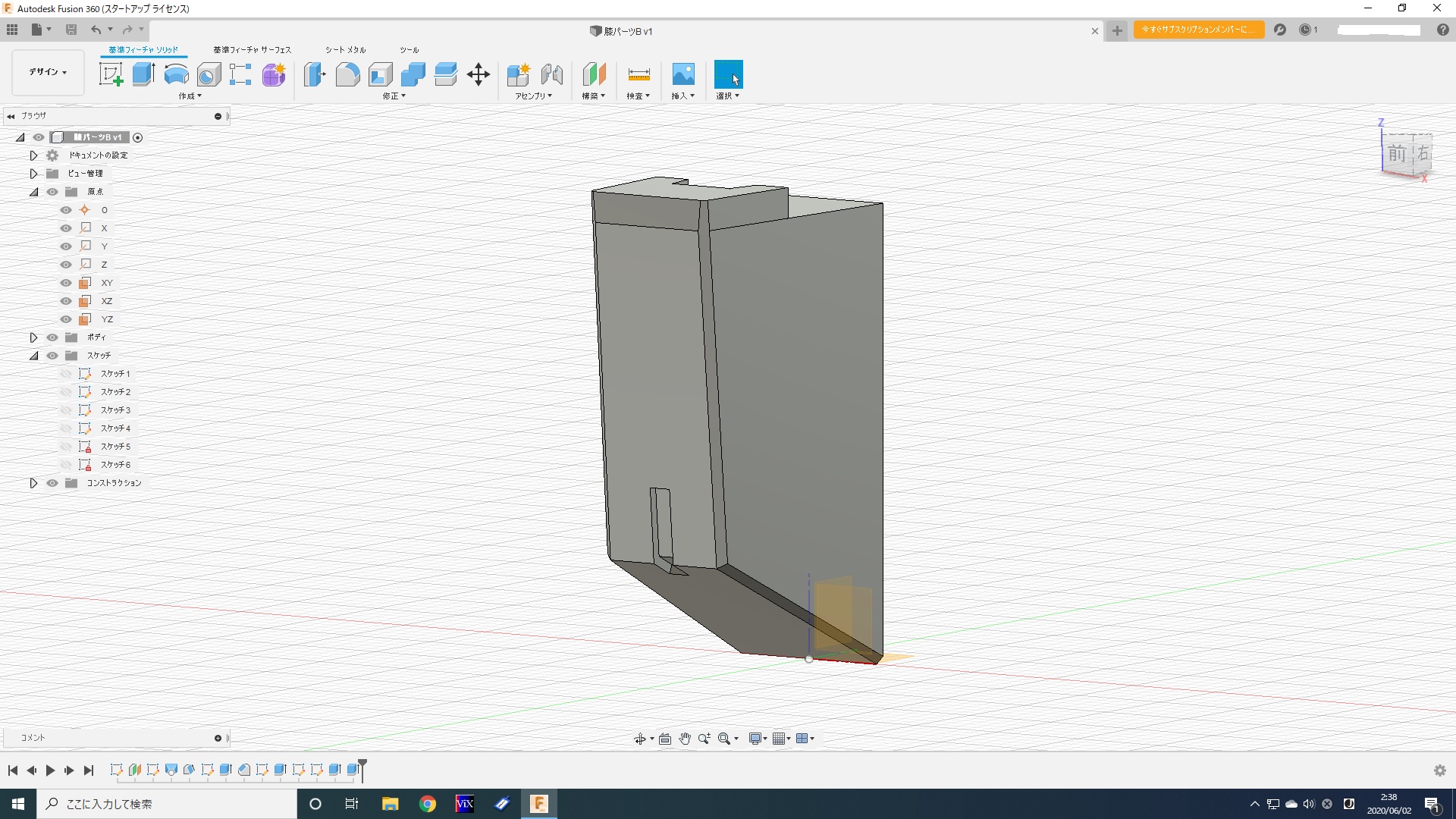

今日は位置決めに重要な、名付けて『膝パーツB』！の設計図を作ってみた。

これだけ見ると『なんじゃこりゃ？』です（笑）。

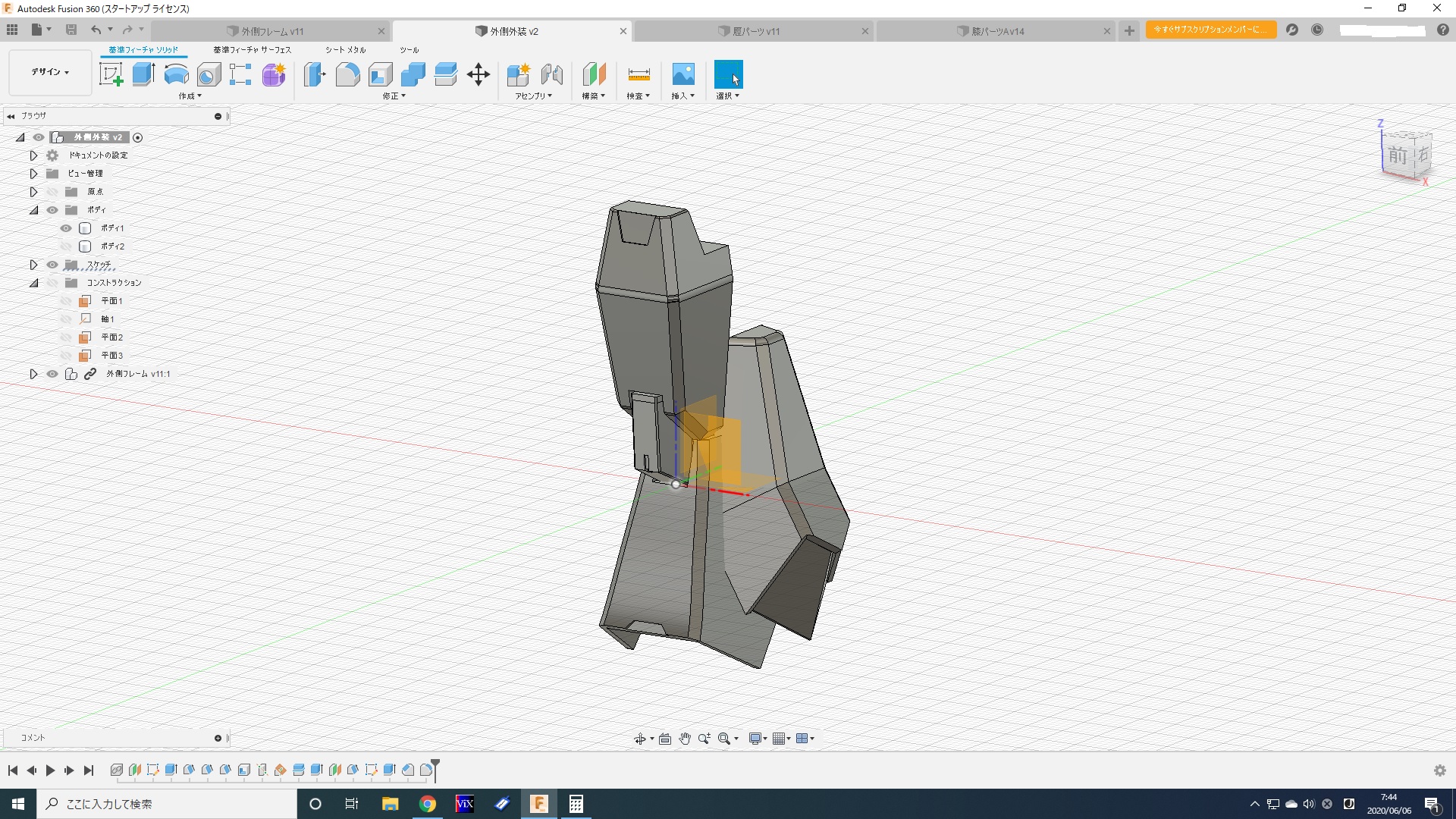

2020/06/03: 2日かけて更にその上、『膝パーツA』を製作。
これでなんとなくカタチに……？
2020/06/04: とても背中が痛く、今日は会社を早退（肋骨にヒビが入っていたことが判明）。
痛み止めを飲んで一息ついたところで昨日の続きを……。
これで前面が大まかに完成！

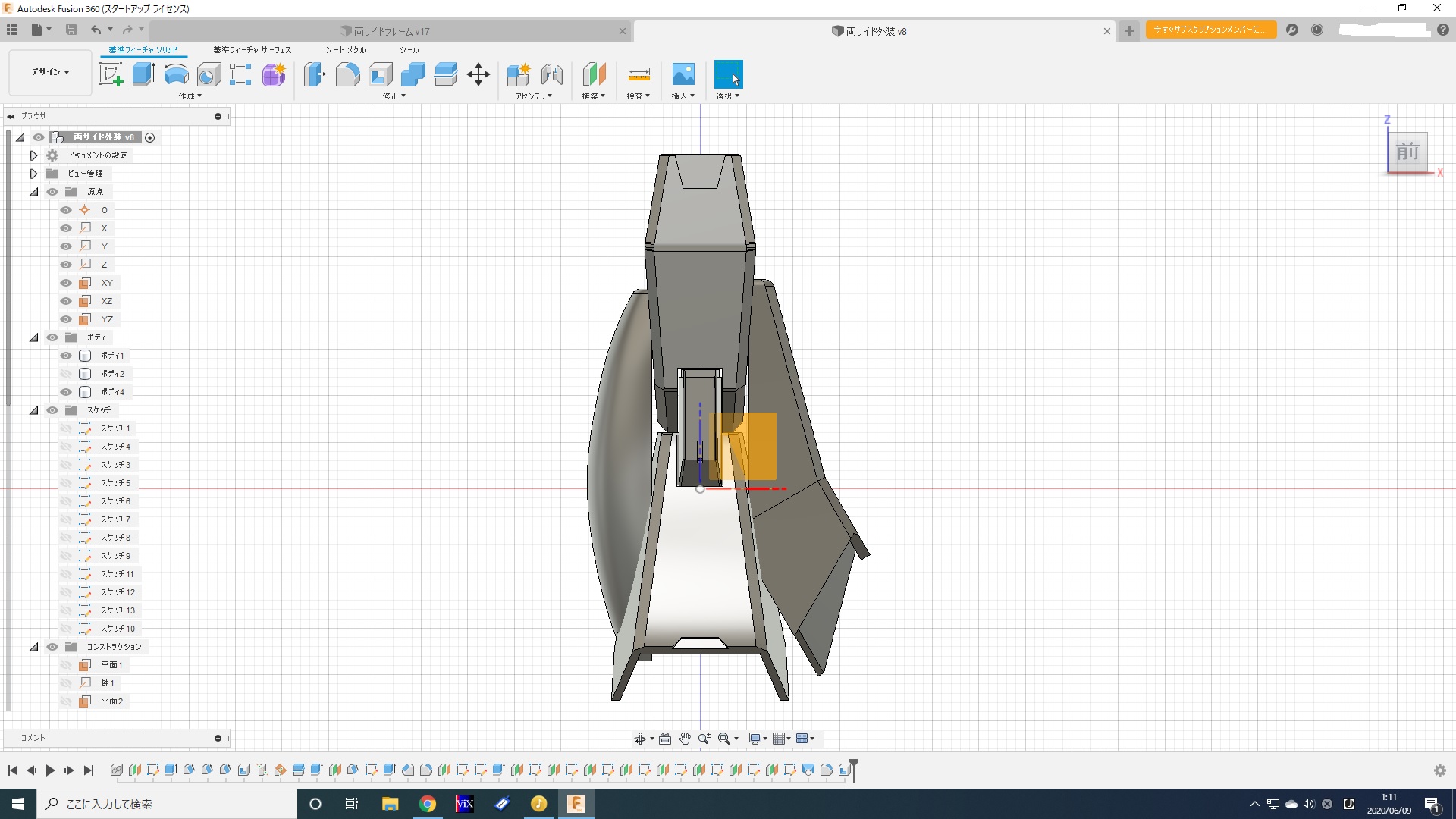

2020/06/06: 一応内部バーニアと外装パーツを分けて製作中。
この辺りから全体とのバランス、デザインの変更も考える必要があり、仮設計くらいの気持ちで。ディテールはテスト印刷後に整える予定。
2020/06/09: 外側バーニアサイズを調整しつつ、内側外装を追加。
フレームサイズからやり直したりと、見かけによらず結構大変（苦笑）。
早いとこ後部も作って、一度テスト出力せねば！

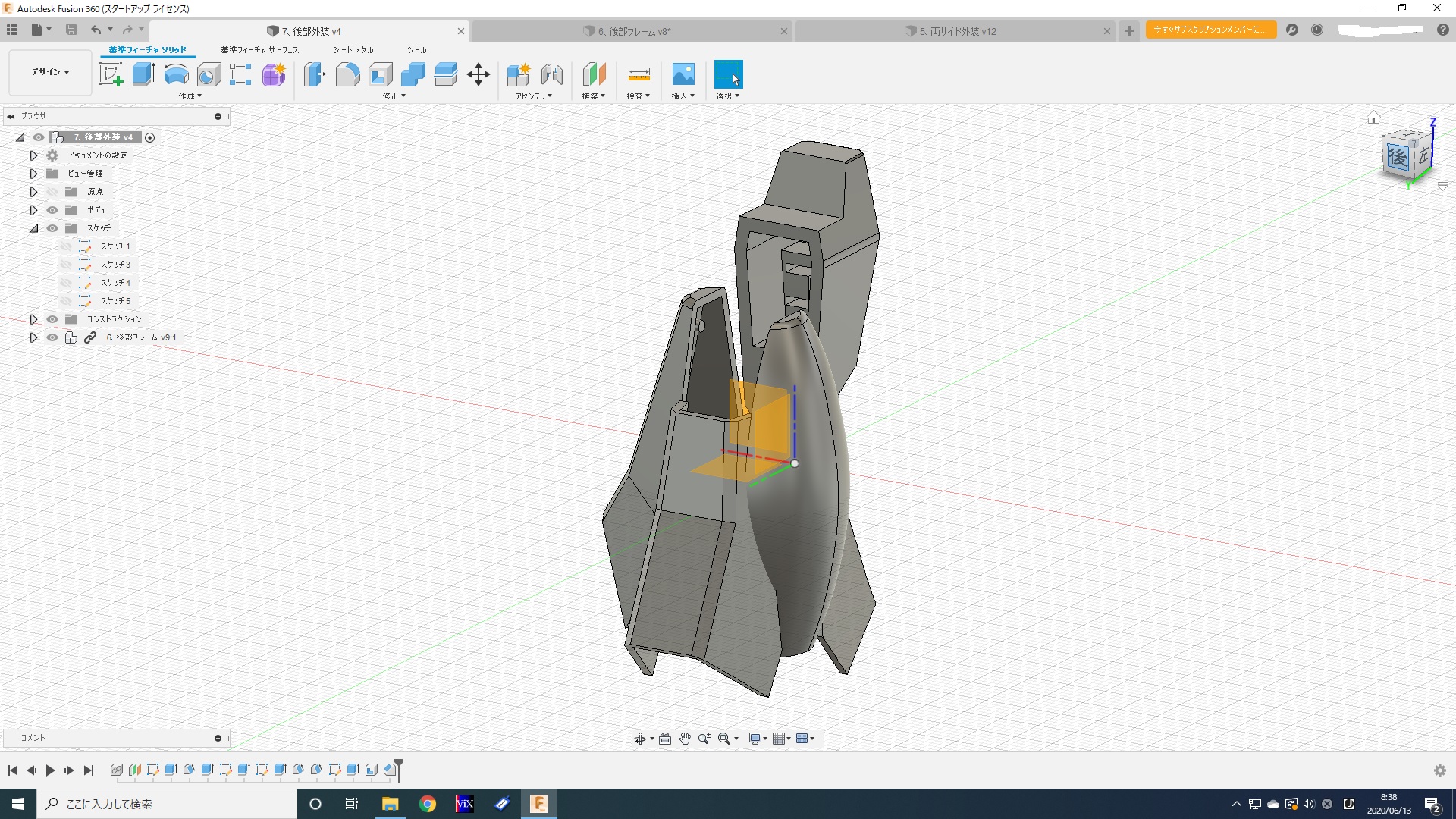

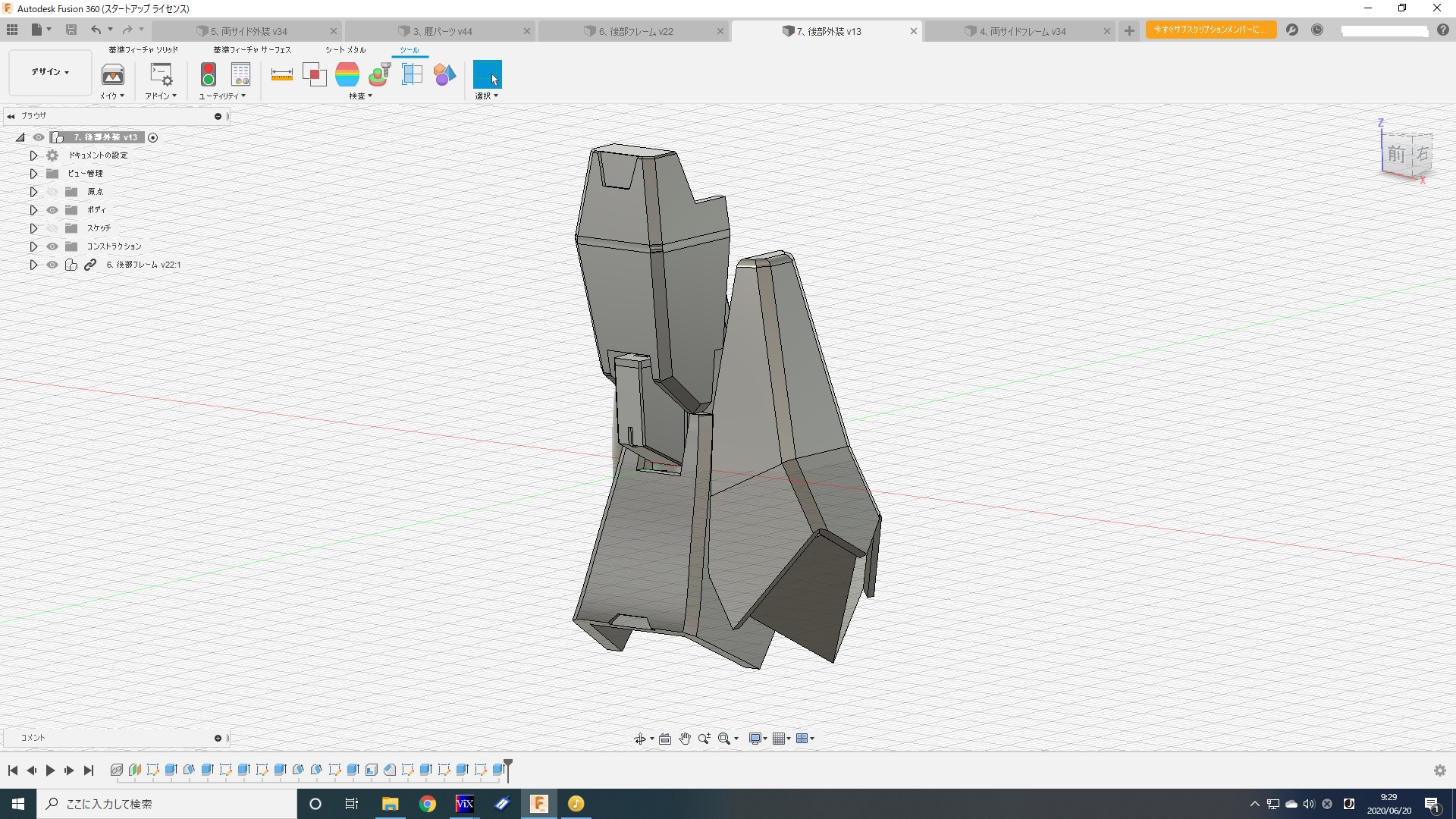

2020/06/13: 後部フレームと外装。
これで脛周りは大元の形が完成。
足首はまだなものの、そろそろテスト印刷いってみるか！

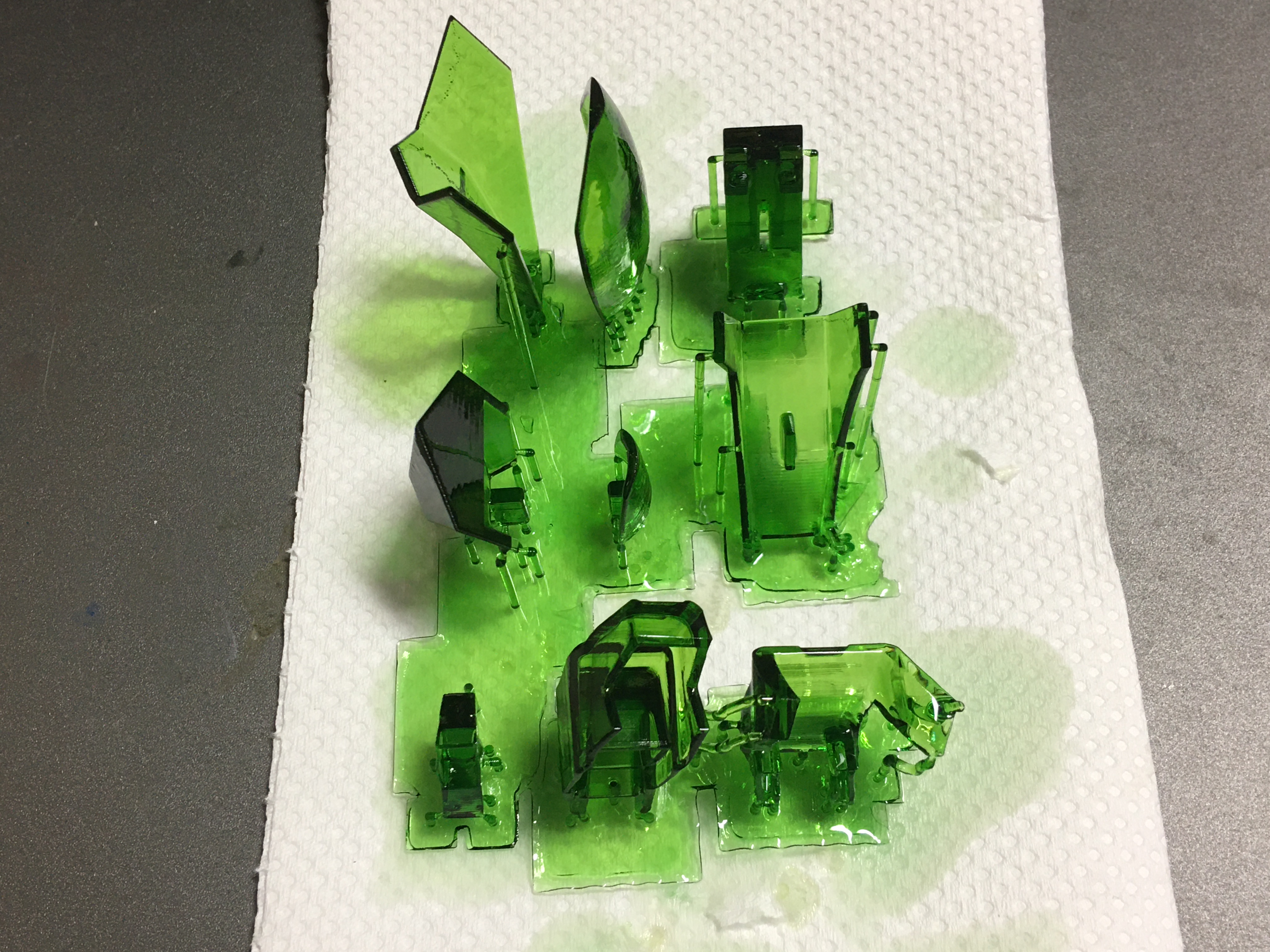

2020/06/16: 晴れてテスト印刷……1回目は失敗（泣）。
モールドが埋まってる⁈
パーツの印刷方向に問題があるような気がして、レジンが溜まらない方向に向け直し2回目へ。……すると、おお！　今度はいけた！！

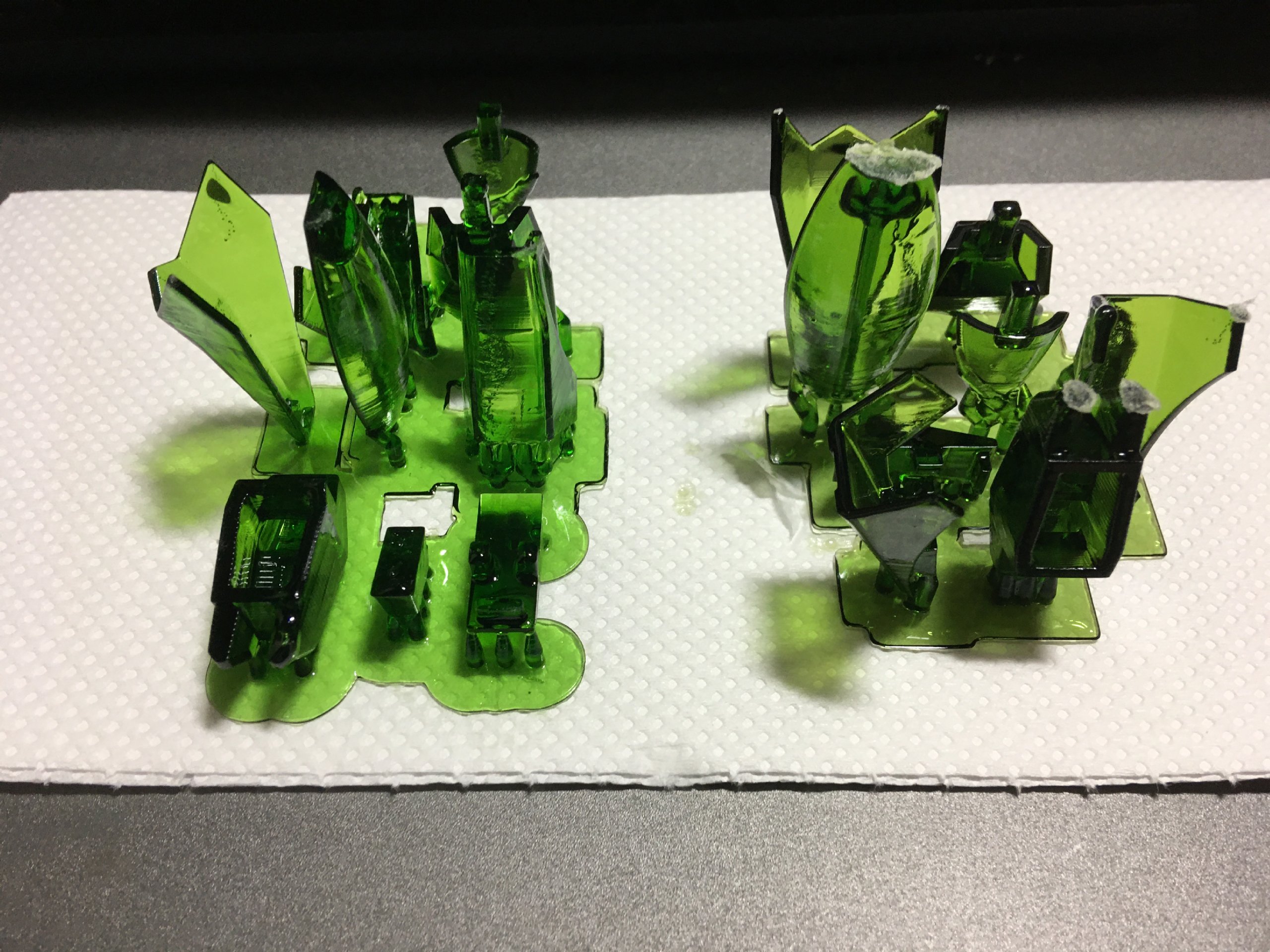

左が1回目、右が2回目。
組み付けまで更にテストが続くーー。

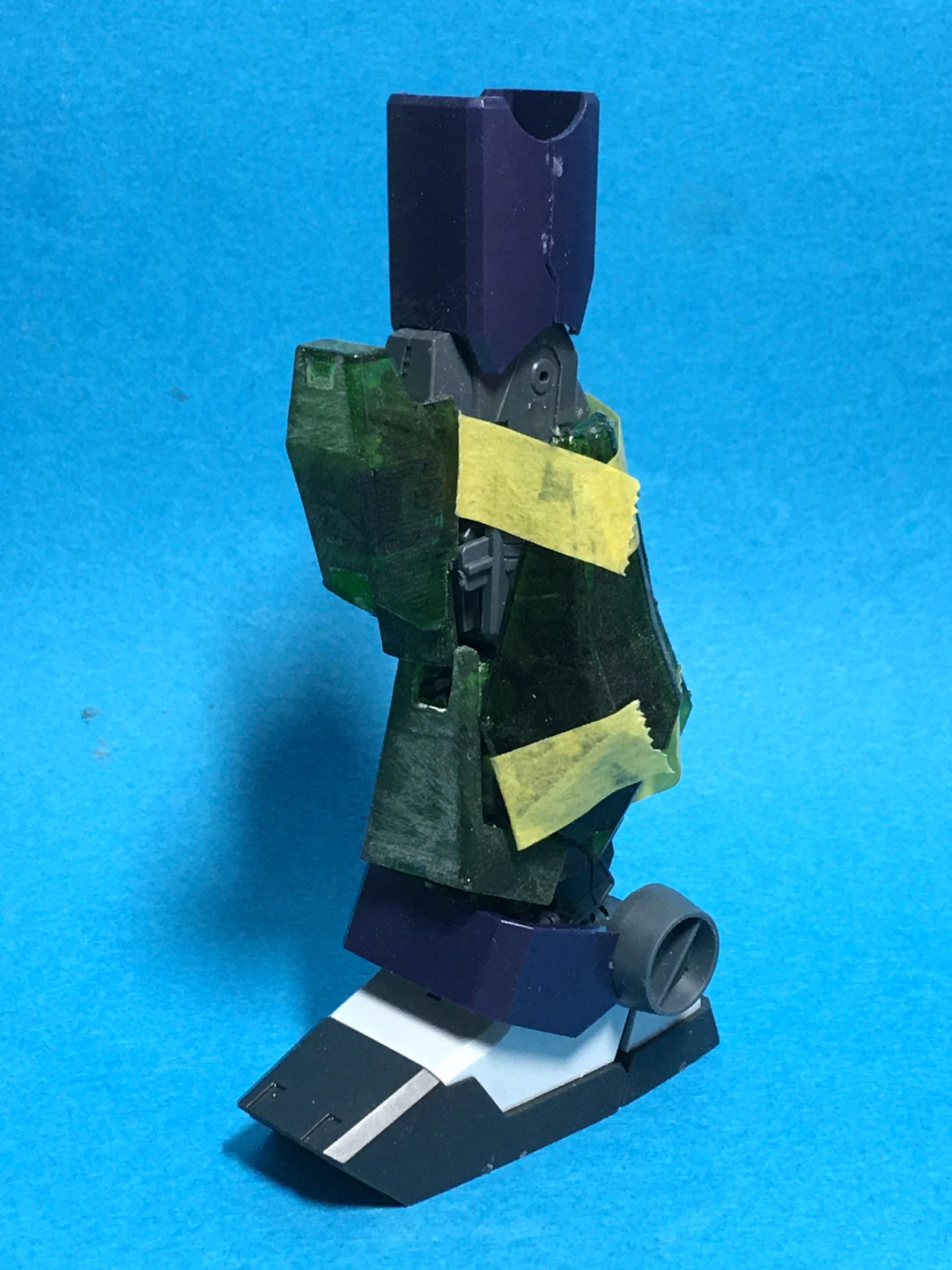

2020/06/17: テスト印刷後の組み付け1日目。今日は5パーツ行った。
寸法を間違えたりして、そもそも全く入らないものが2つ。あちこち削ったらなんとか入ったのが3つ……。なかなか上手くいかんなあ（苦笑）。
2020/06/19: 組み付け2日目。残りはほぼ入らない……（泣）。
徹夜で設計を修正。その後少し寝て、3Dプリントへ。この流れにもだいぶ慣れてきた。
出力に4時間……。ひたすら待つ。
2020/06/20: あれから1週間。
幾度となく組み付けTRYを繰り返すも、殆どサイズ違いで入らない……（泣）。
昨夜から寸法を徹夜で修正した結果がコレ。

意外と見た目が変わらない（苦笑）。
そして出力。待つこと4時間ーー。

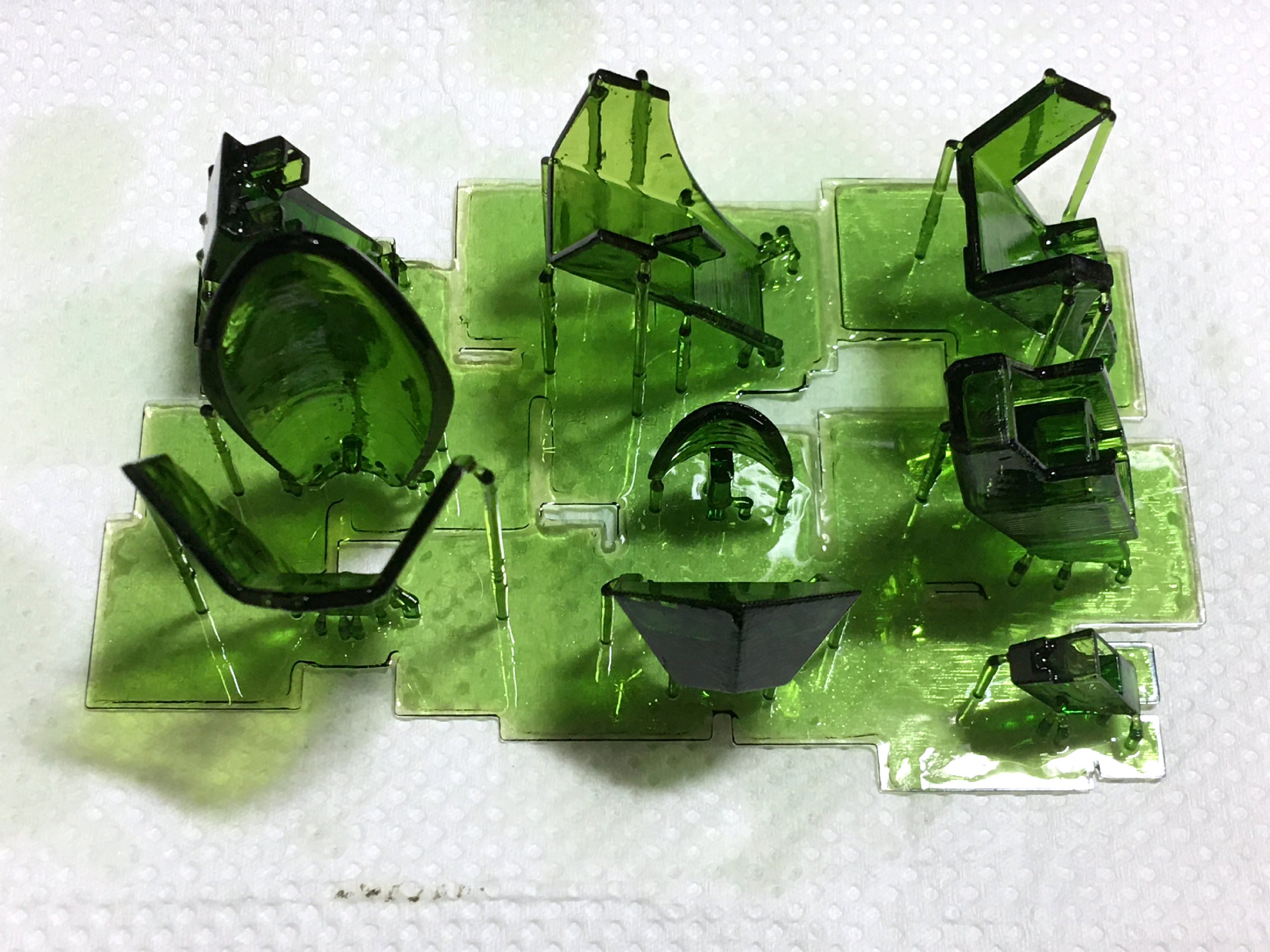

で、結果がコレ。一部グニャリ（一番手前側）。

今回から手動でサポートを取り付けることにしたのですが、土台部分が不安定で、途中から曲がってしまうという……。

修正後、再度4時間かけて出力中。今日はもう寝ます（溜息）。
2020/06/21: 朝起きて昨日の結果を確認すると、更にグニャリ……。
これはおかしいと思って設定を確認したところ、新しくしたスライスソフトのベースの厚さが変わっていることに気付く（涙）。
早速直して再度印刷に4時間ーー。
ようやく満足できる結果に。

まだまだ位置合わせが足りないが、脚らしくはなってきた！！
今日はもう少し頑張ってみる（喜）。
2020/06/23: テスト印刷したが…何も出力されず。？？？
2020/07/05: あれから更に4、5回（5、6回？）修正と印刷を繰り返し、いつの間にか購入時付属のレジンも底をついて、新規に白色を購入していた。
レジンの心配がなくなったと思ったら、今度はレジンバットのフィルムが破れるという……。早速Amazonで注文したけど、受取りは週末かな？
膝のマイナスモールドも取付けられるように、とりあえずスネ周りは試作品と呼べるレベルまでもってくることができ、次は足首。こんなペースで果たして締切に間に合うのか？？？
ちなみに今日でブログ開設から666日らしい。縁起わるぅー（苦笑）。

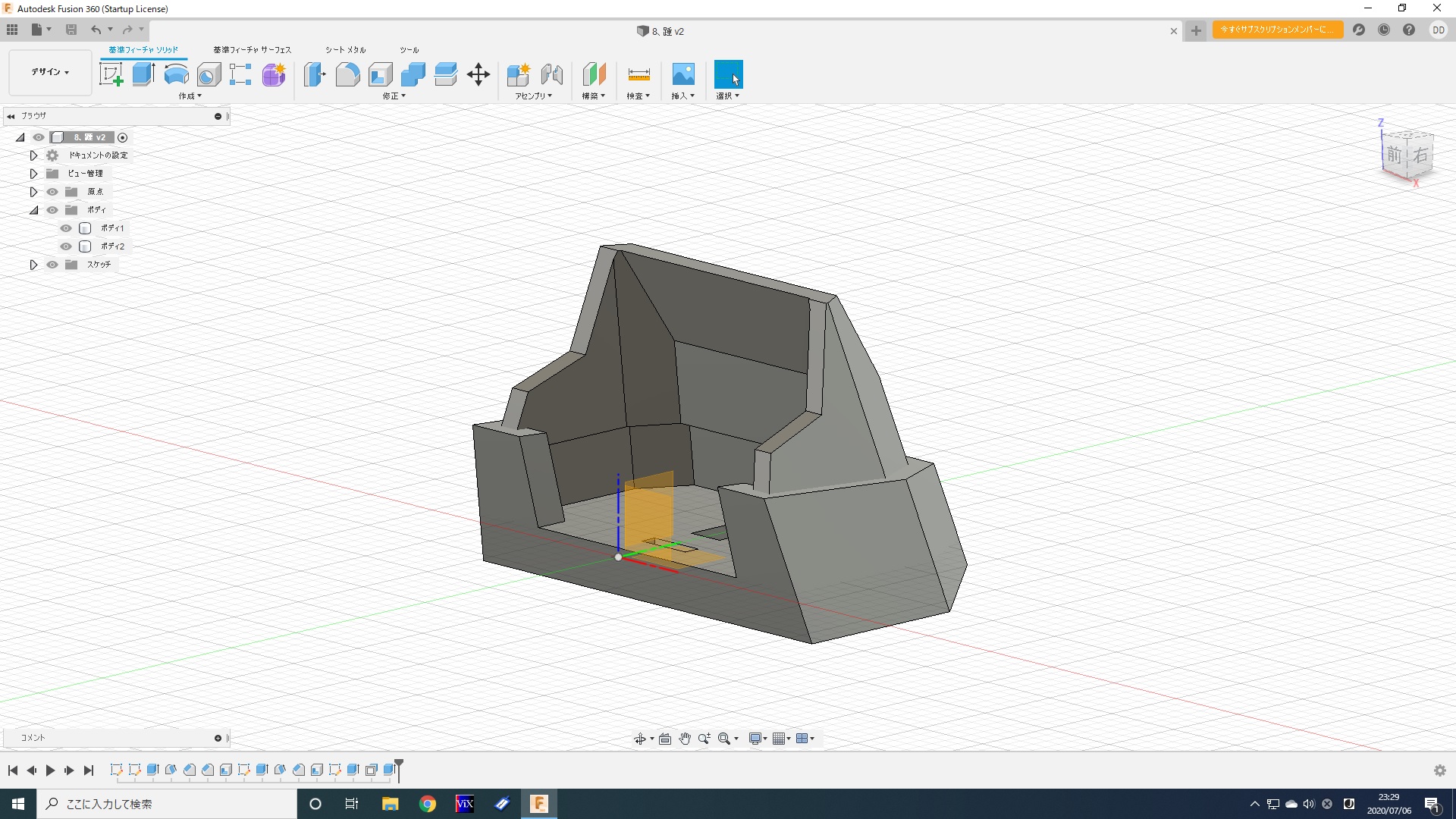

2020/07/06: 脛周りが完成に近付いたところで、足首も製作開始。まずは踵から。
まぁ、こんなもんか？

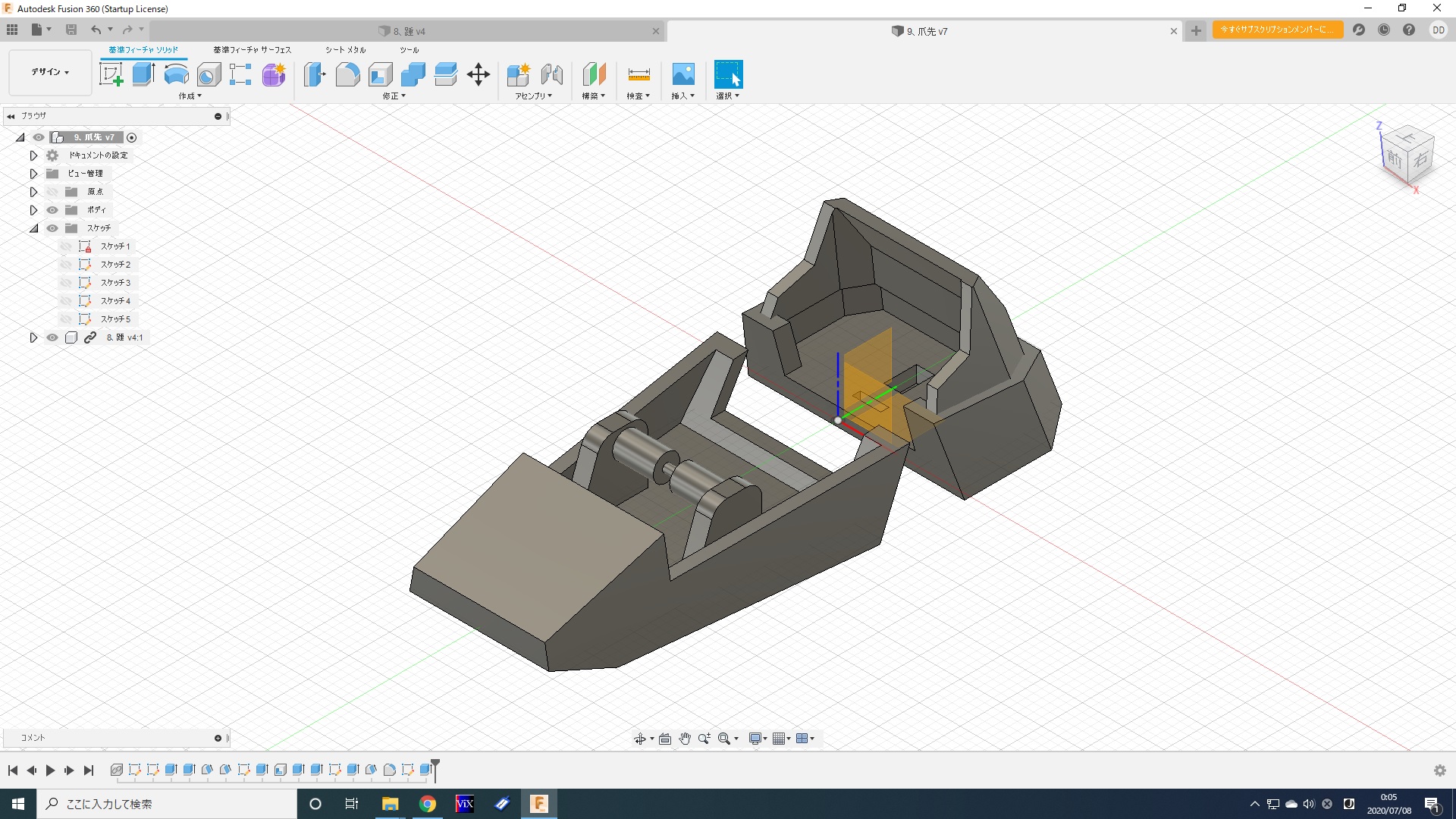

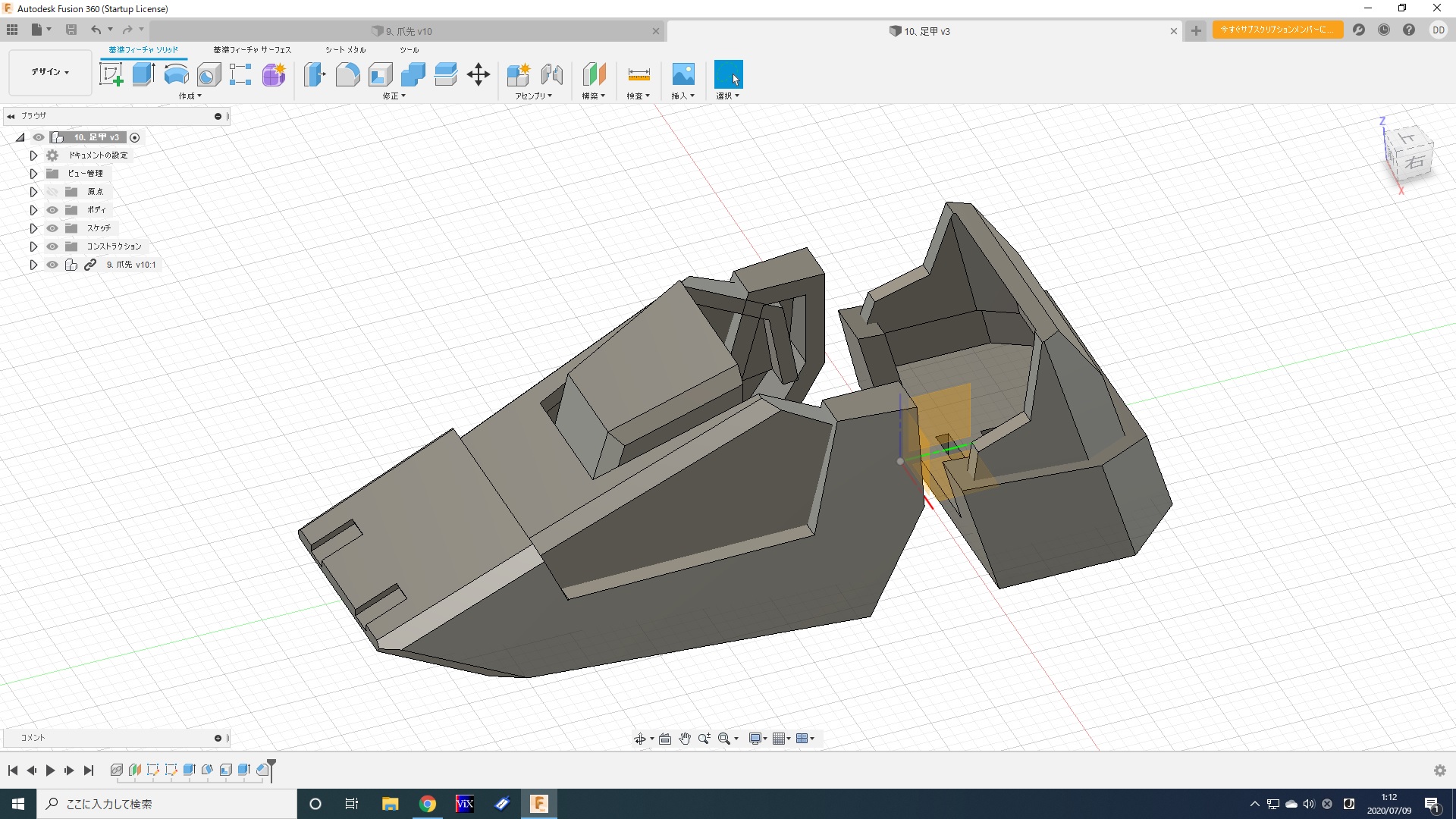

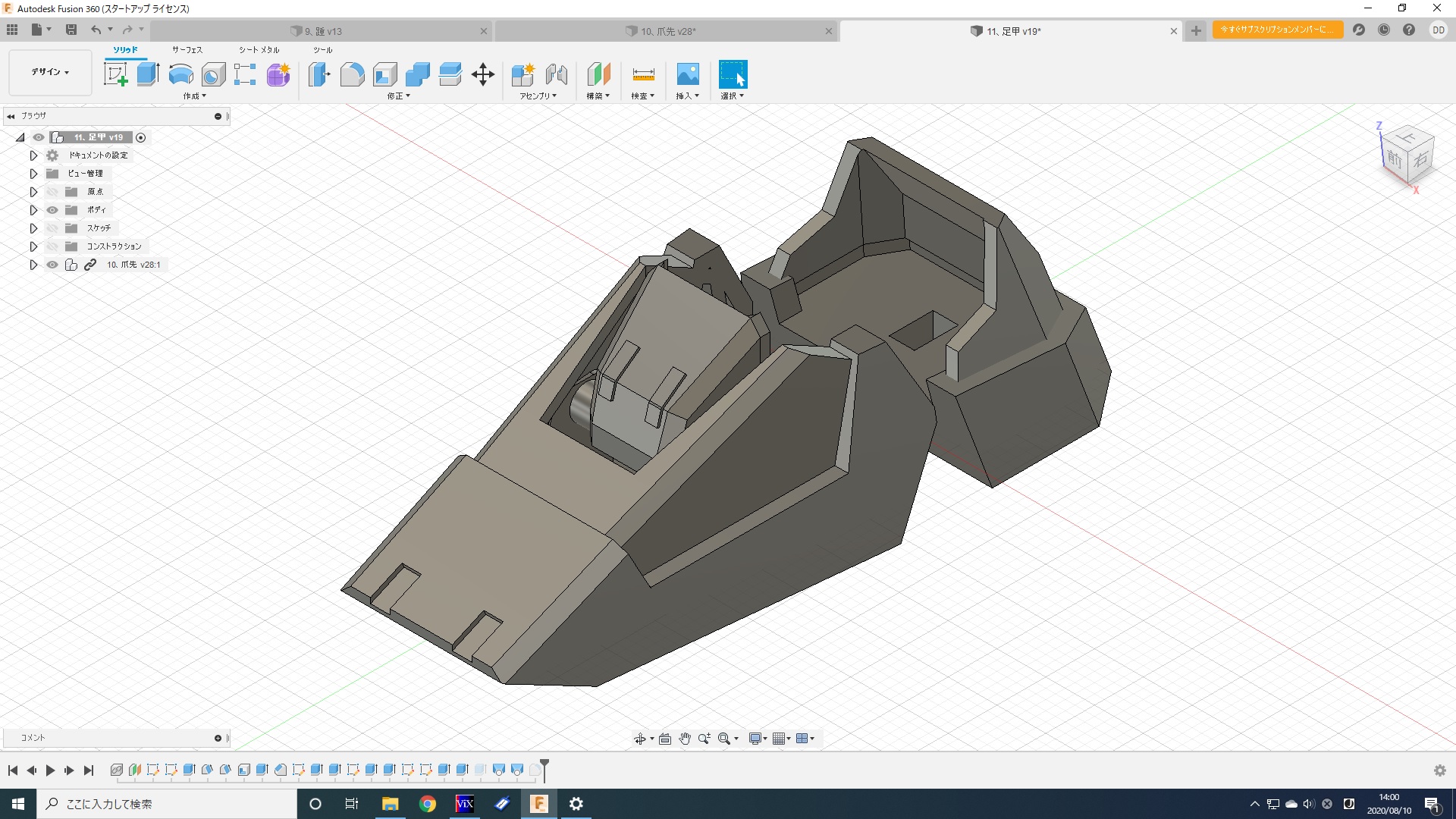

2020/07/08: 踵の次は爪先……。
実はこのカタチ、自分にとっては悩みどころだったりします。Mk-Ⅱ・アレックス・ヘイズル etc. どの機体に寄せるか？
……ただ、残りの製作期間（2ヶ月弱（汗））を考えると、一番オーソドックスなヘイズルそのまんまが良いのかな？
一応この形で進んでおくことにして、もう少しギリギリまで考えよう（苦笑）。
2020/07/09: 昨日に続き、ちゃちゃっと足甲作り。
ま、ま、最初はこんな感じでいっか。

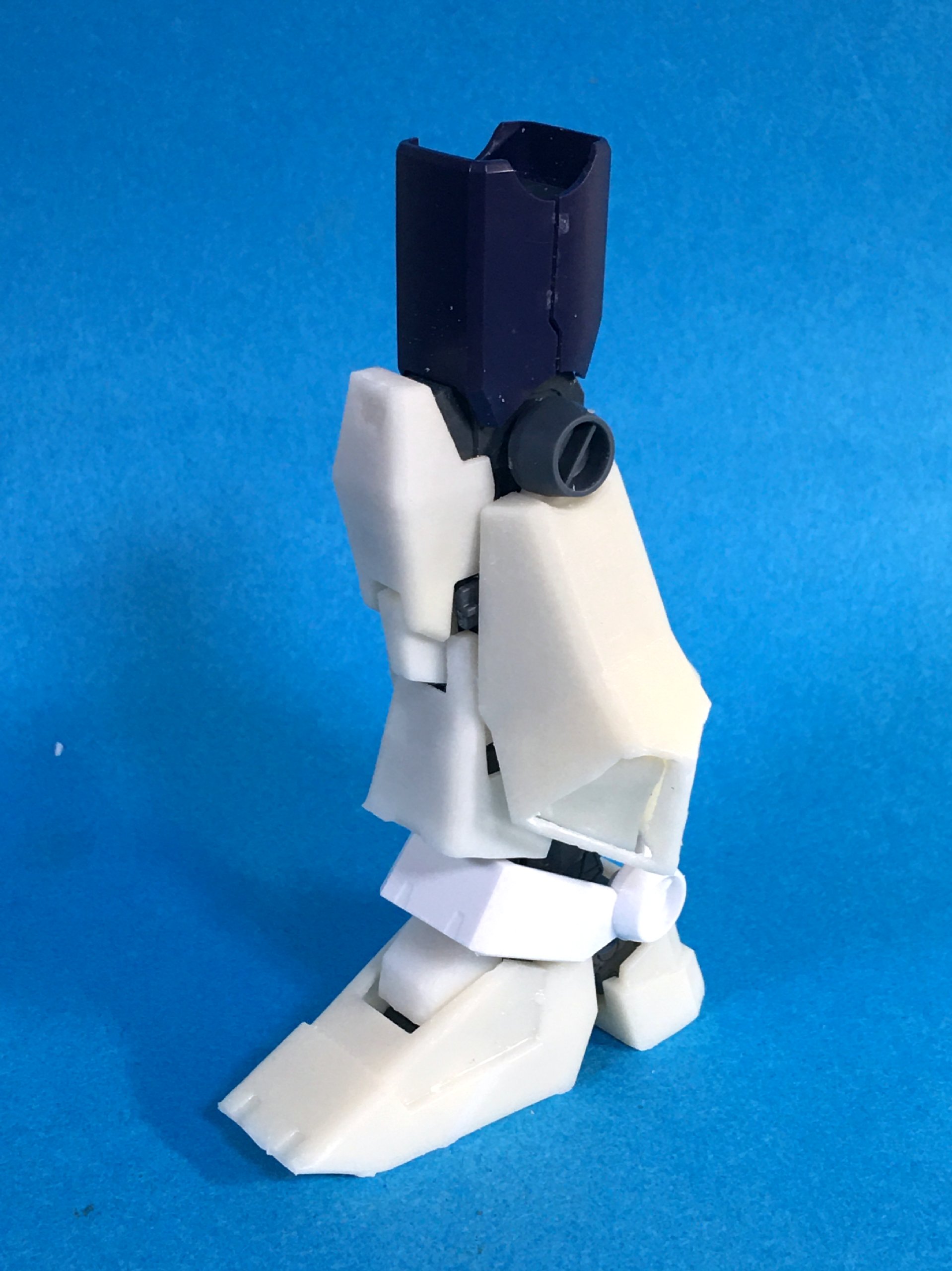

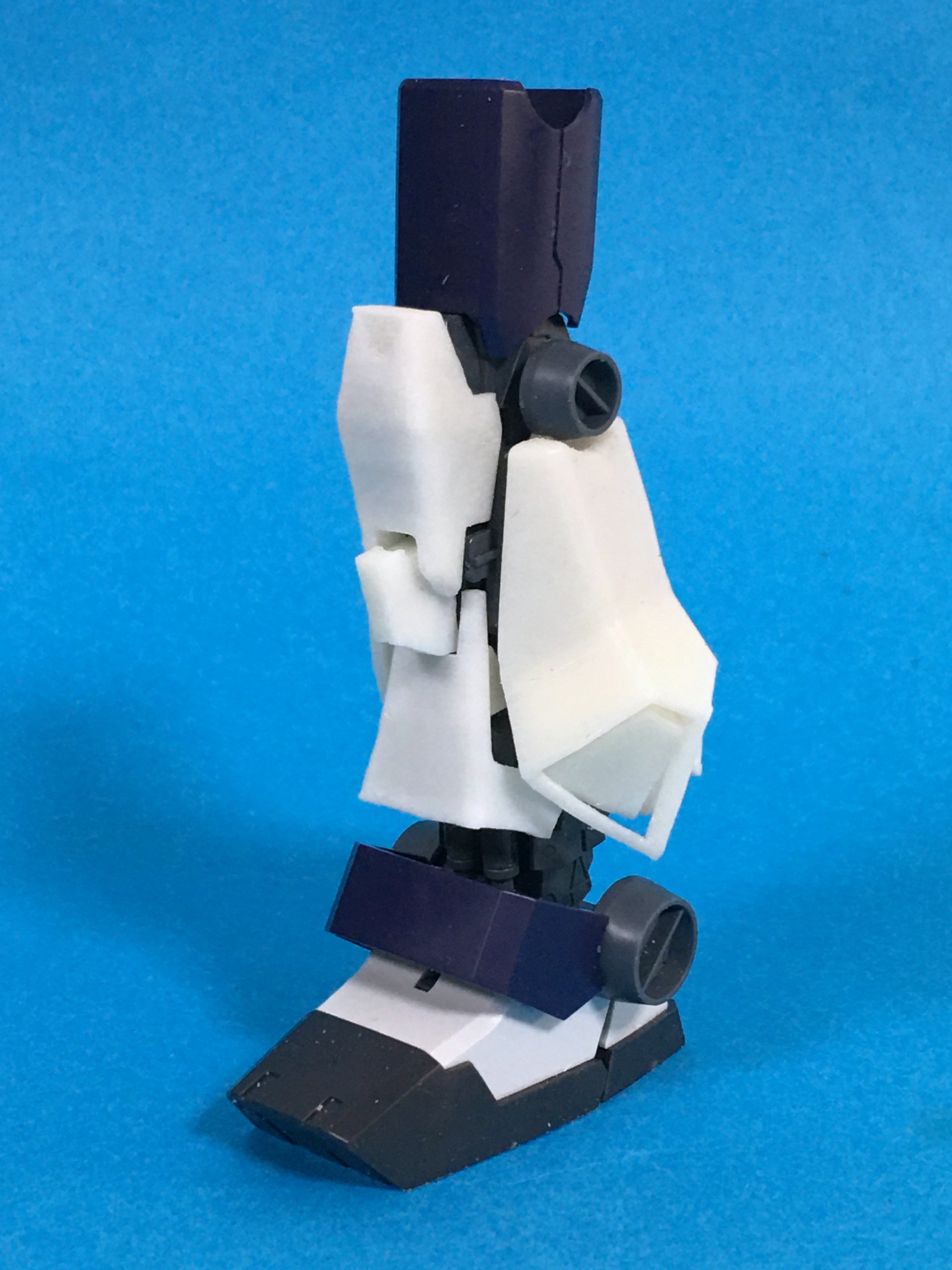

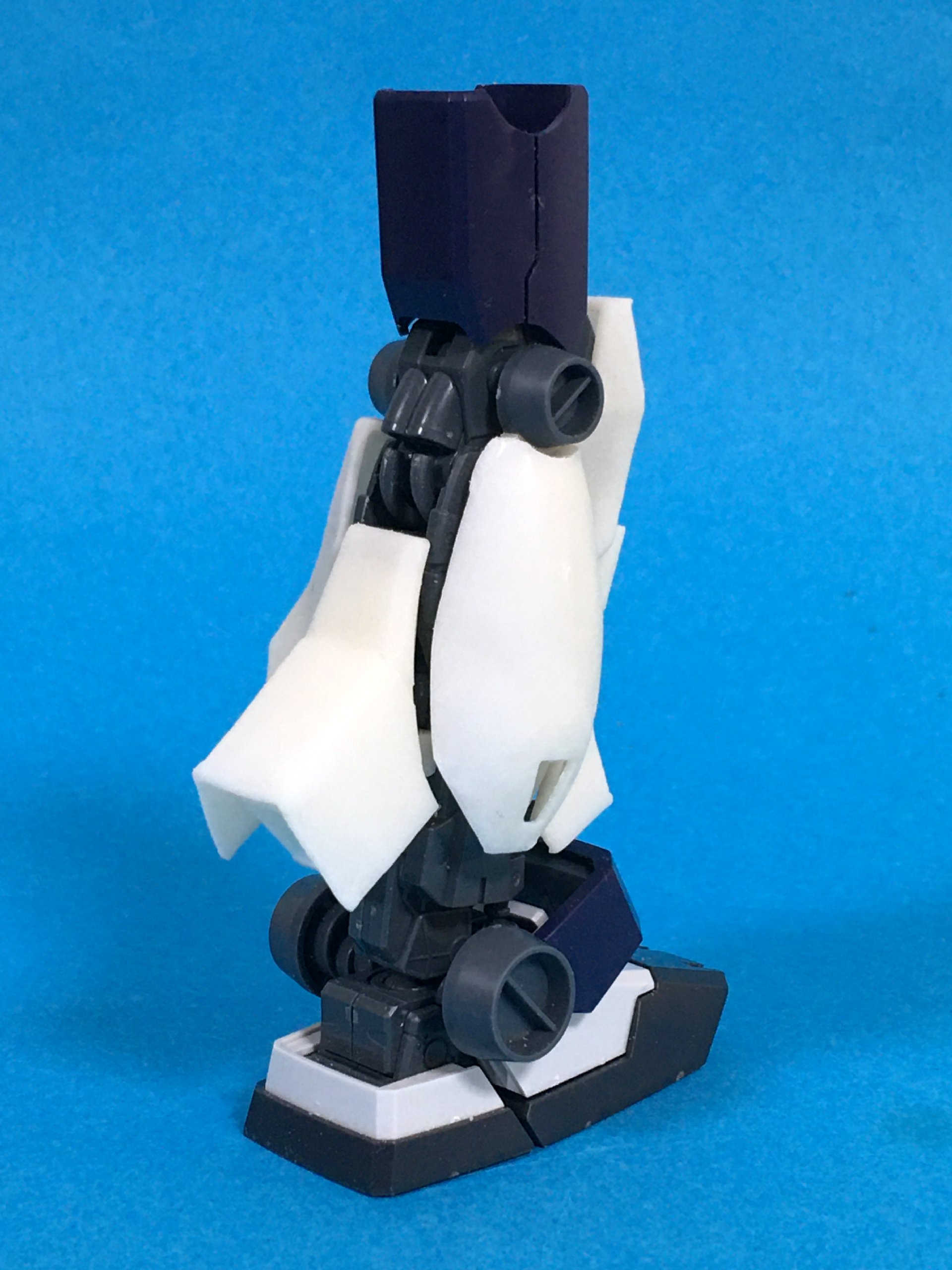

2020/07/12: 週末、スネ周りの微妙なサイズ調整と、足首までテスト出力しようと頑張る。
バットのフィルム交換に始まり、ベースのネジの締め忘れから印刷1回（3時間）が無駄になり（泣）、パーツが増えたことで2度に渡る印刷（計8時間！）の結果、大体こんな感じにできてきた。
例によって足首の方は接合部分の調整がもう少し必要。アンクルガードは改造が必要なため、今は乗っけてるだけだけど、ちょっと小さい？……というか、全体的に太い？？？
フレームをMk-Ⅱのものに変える？……でももう時間ないしな。くぅーー（苦悩）。
2020/07/13: 今日は仕事から直帰コース。 Mk-Ⅱの撮影後、ヘイズル予備機を最後に組立てて撮影。脚部フレームをMk-Ⅱのものと交換することに。これで〆切まで余計に間に合わなくなった訳で、そうなるとやるだけのことはやった証に『1日1タスク』を自分に義務付け。これでダメなら仕方ないっしょ？！　今日はその後の完了事項として
・脛パーツ設計変更
・サイドフレーム外側再設計。
2020/07/14: 脚部外装外側再設計。
本日デビュー作を買ってきました！　読みました！　感動！！
2020/07/15: ・サイドフレーム内側再設計
・脚部外装内側再設計
ポストを開けたらデビュー作品が出版社から届いてました！　それも2冊！！　感動！！！
2020/07/25: この間約1ヶ月。もう何回したか覚えてないくらい設計の修正とテスト印刷を繰り返し、やっぱり今年はやめて来年にしようと決めかけた矢先、奇跡的に脚の各パーツがピタリとハマる！！　これは今年やっとけという神様のお告げかっ⁈　……などと思い直し、ギリギリまで粘ってみることに。
2020/07/27: 実はあれから、数えるのが面倒なくらい設計変更とテスト印刷を繰り返し、あまりにもパーツが合わないので今年の出品は諦めようと思った矢先、偶然ピタッとハマる瞬間がやって来た（苦笑）。
……ならばギリギリまで粘ってみようということで、今日は足首パーツを完成までもっていくことに。

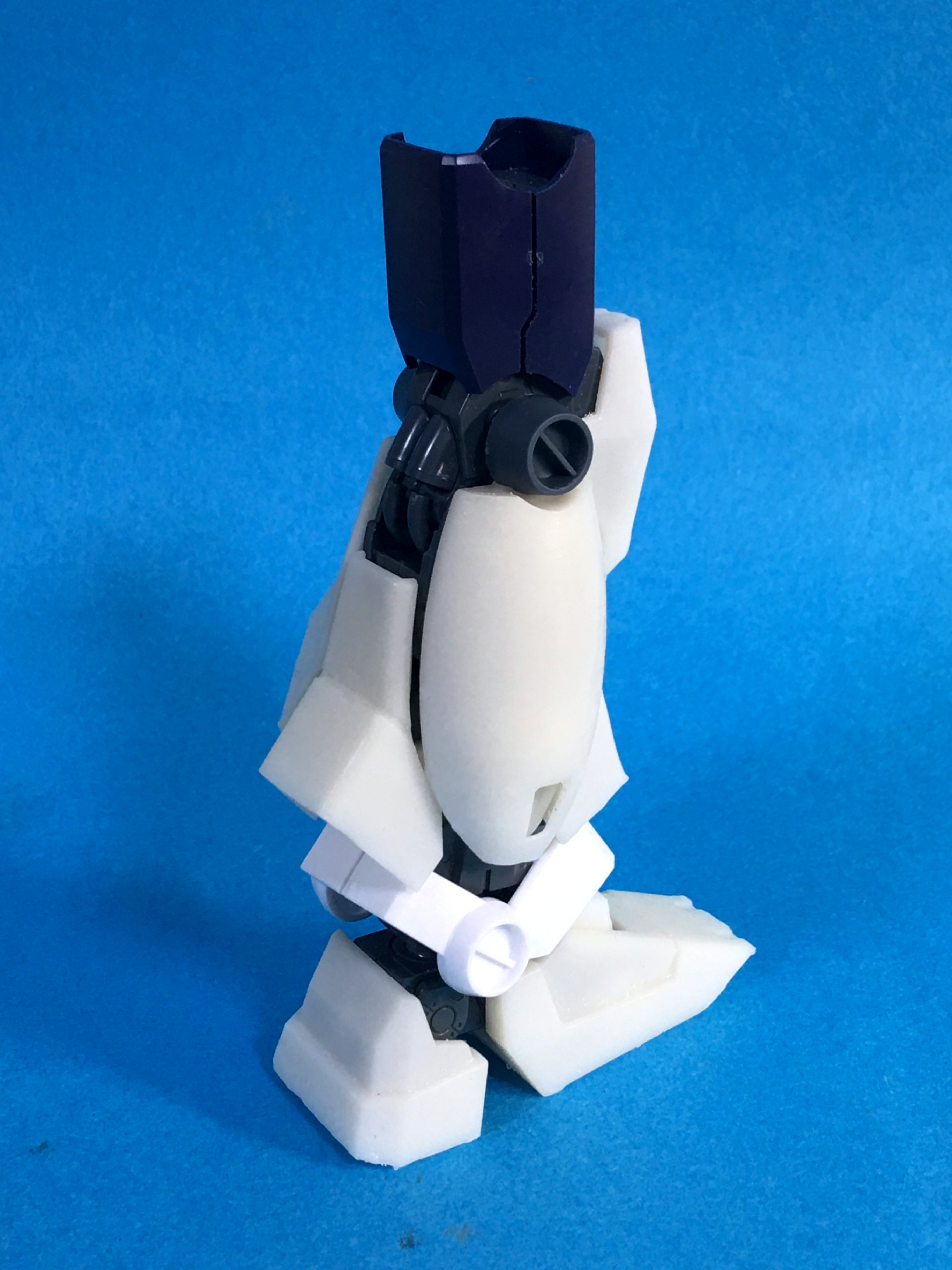

足裏ディテールをこんな感じに。足首に関しては一応これで完成！！
尚、試行錯誤の結果、脚部フレームは元のヘイズルのまま、一部ヒンジを切り落とす形で使用することに決定。実はMk-Ⅱのフレームも、太さはそんなに変わらなかったという……。
一部CADを作り直したりで、だいぶ時間をロス（涙）。

足首フレーム接着中。
2020/08/03: 上記継目消し後、甲・踵フレームを接着中。

相変わらず脚部は、でも一段階進んで（？）今度は可動域に配慮しながら微調整を継続中。

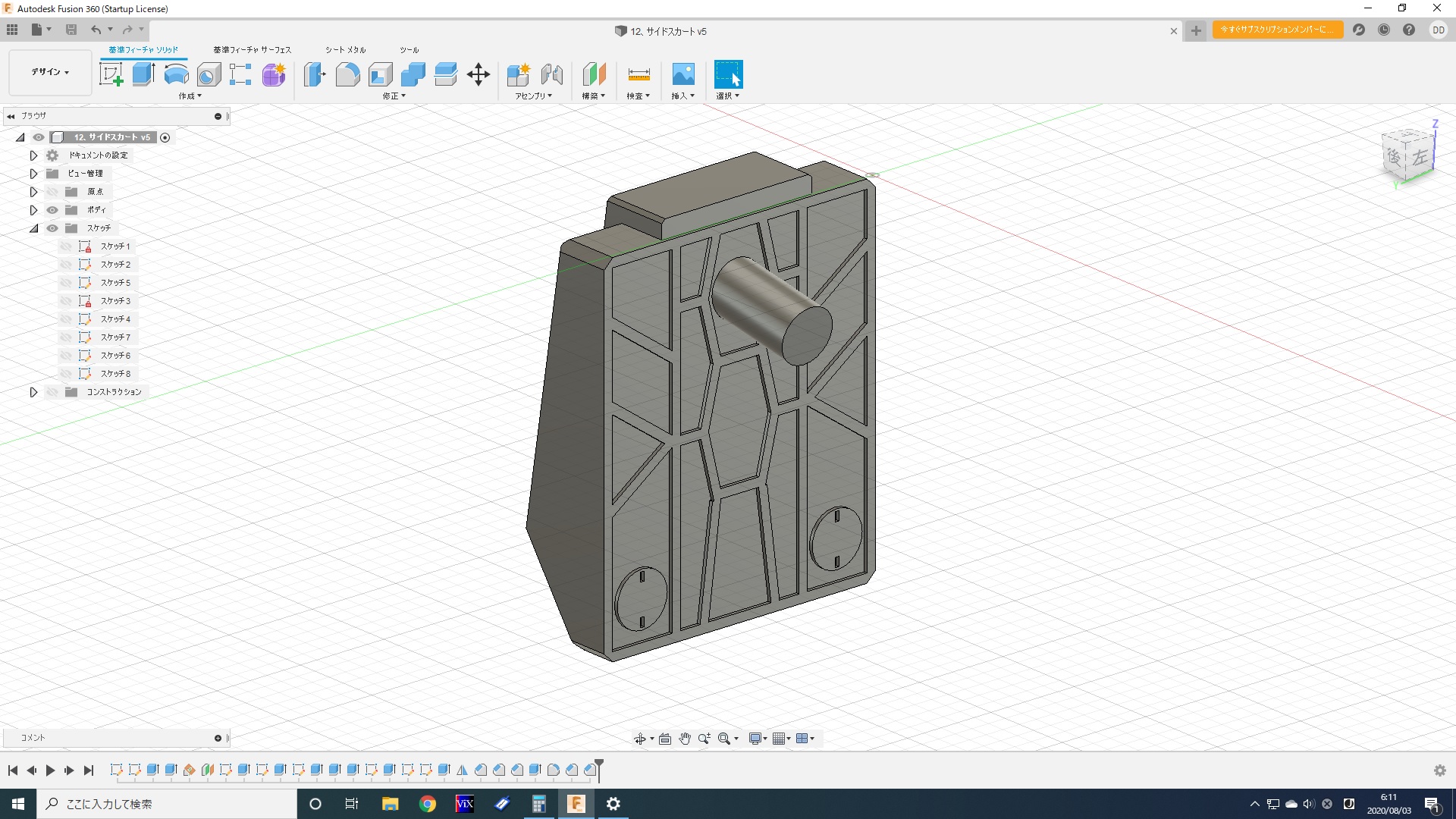

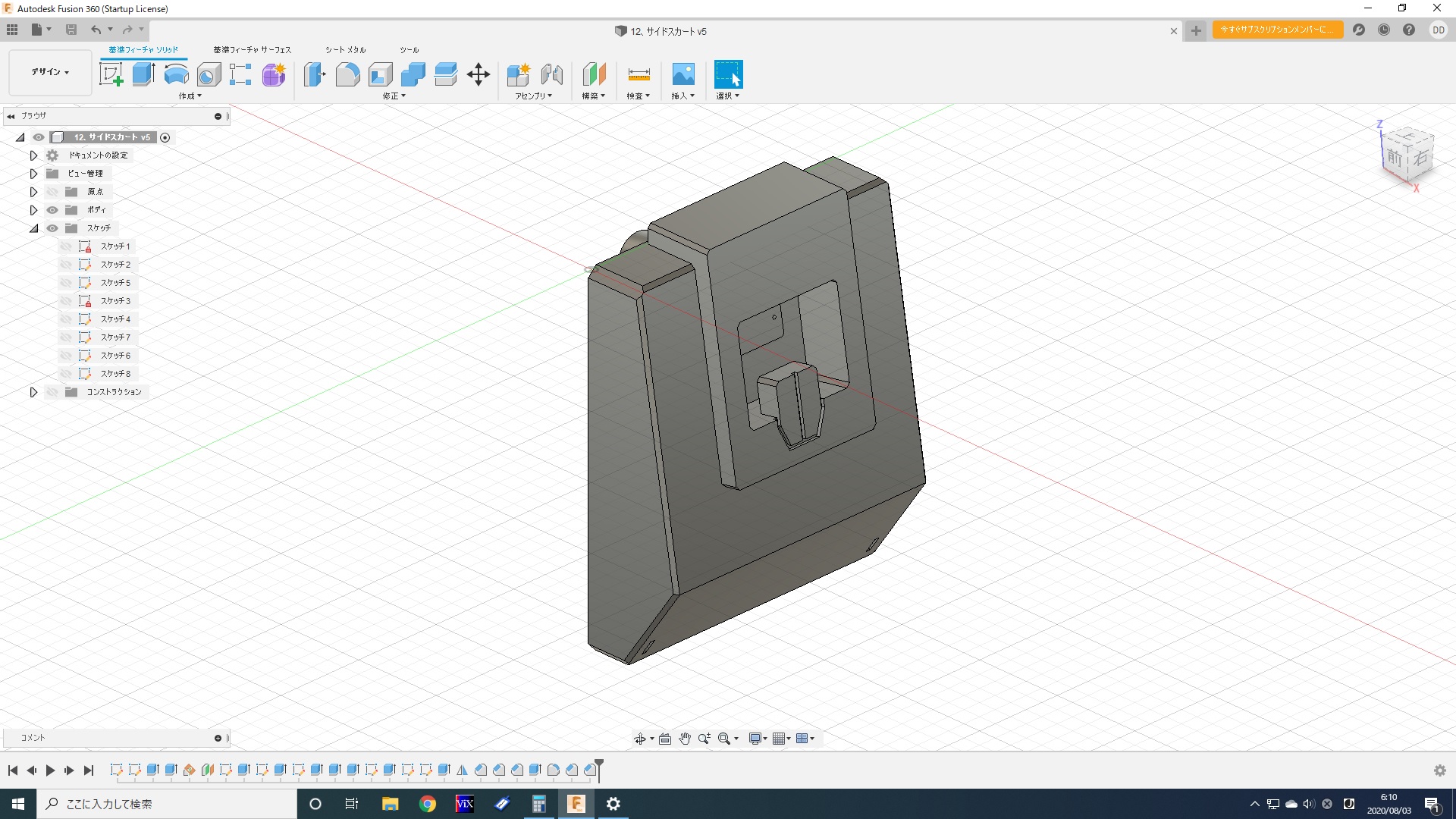

次は腰回りにも進み、最初はサイドスカート部。
設計するにあたり、Mk-ⅡVer.2.0のビームライフル、ハイパーバズーカのマガジン等も組み立てて、元の形にマウントラッチも追加。腰部マウント可能なパーツを目指す。
表から見ると地味だけど、一応裏面にもディテールを入れることにすると、実はこっちの方が面倒だったり……（苦笑）。

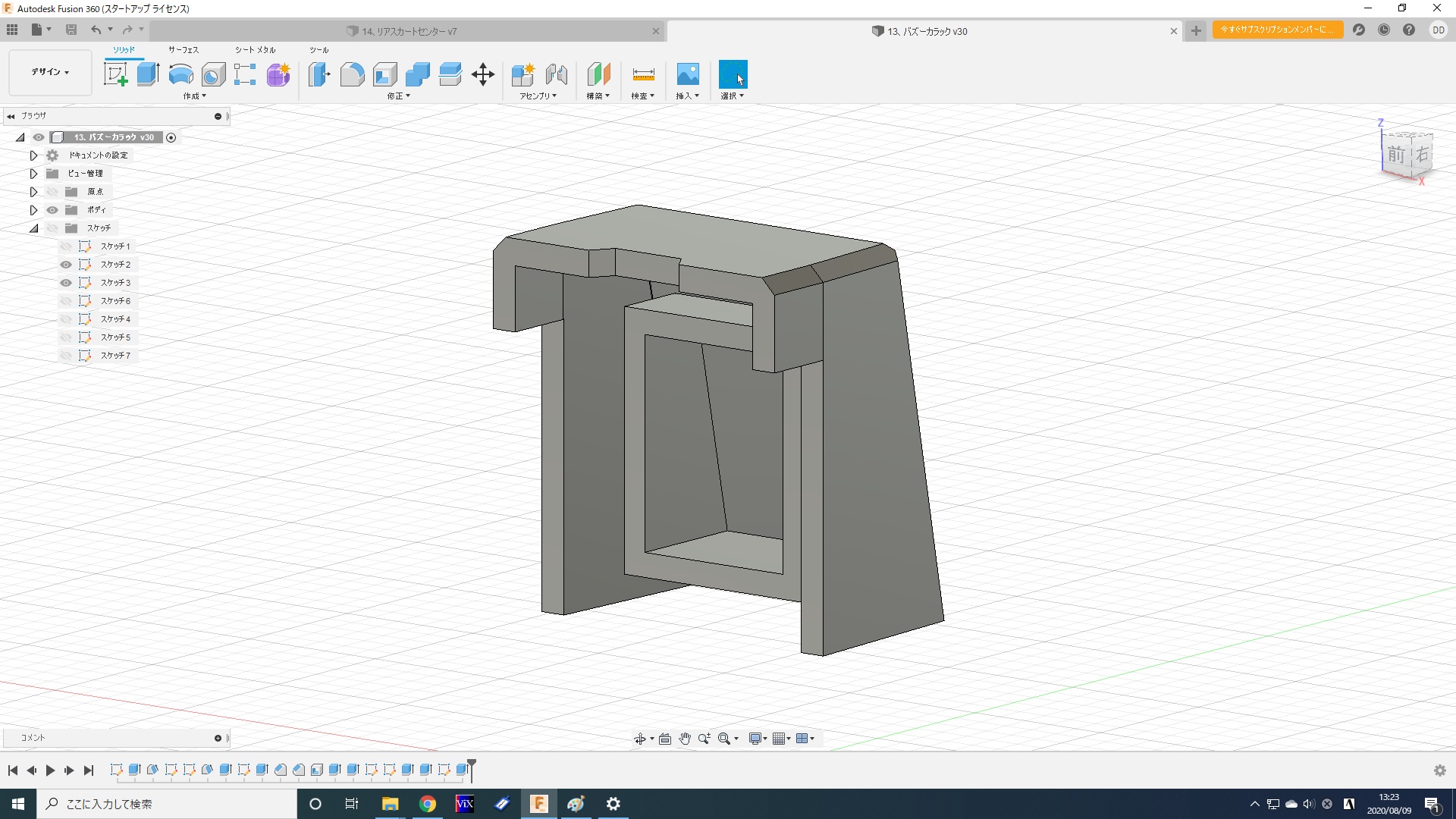

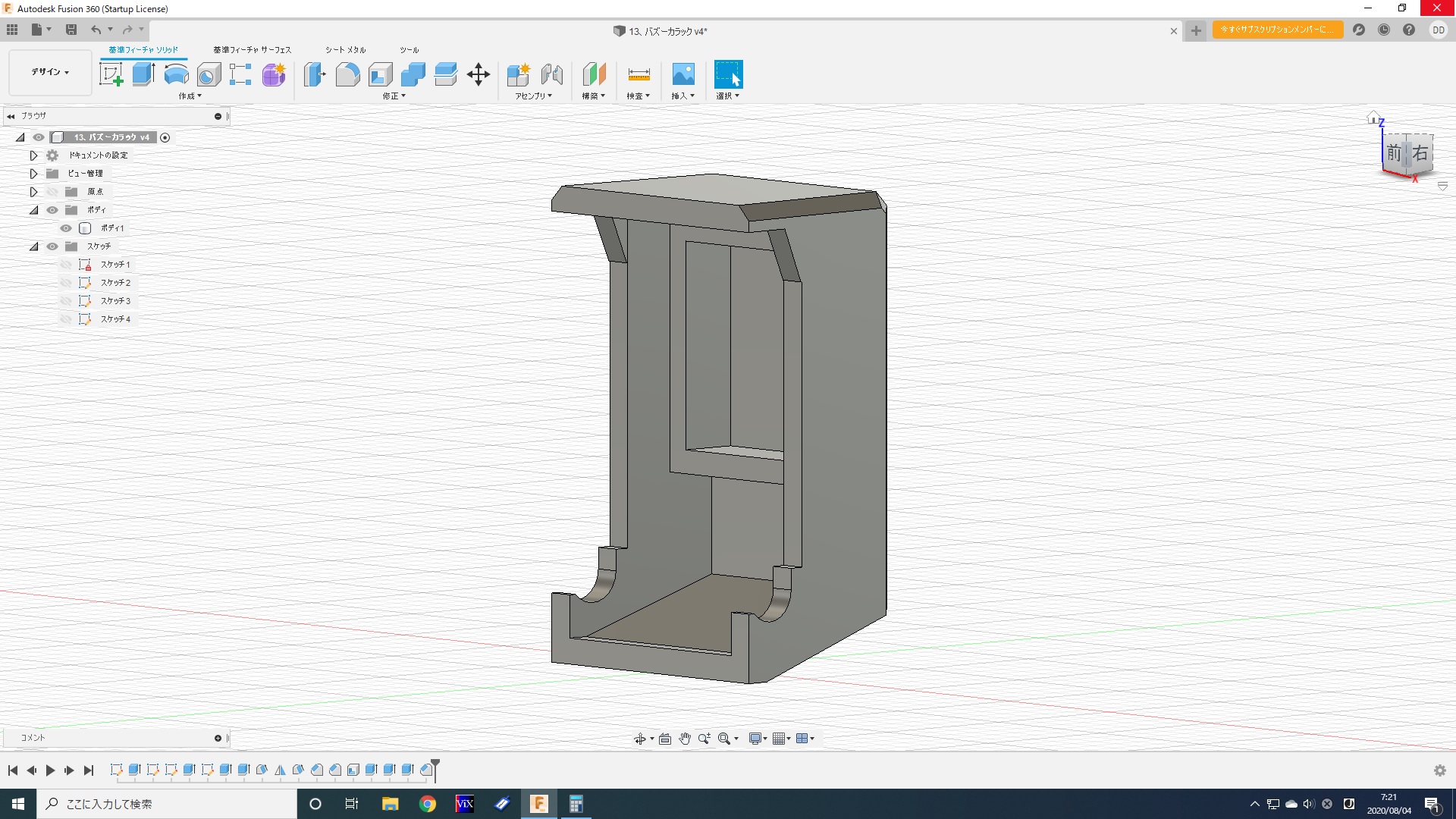

2020/08/04: こちら側から見ただけではよくわからないですが、リアスカート中央にバズーカラックも追加。
キットに内側のラック部品は付属するため、外装のみを製作。
いやぁ、ガンダムならバズーカは必須ですよね～～。
2020/08/07: 今週よりガンプラ40周年記念特番が始まる……。今月末の〆切に間に合いそうになく、何度も挫けそうになったけど、こんなの始まったら、やらない訳にはいかないじゃないですかっ？！　おまけに同期生の方からもLINE入ってくるし……（苦笑）。
という訳で、今日から本気で燃え尽きます！　できることを精一杯やりますっ！！
まずは一部ペーパーがけと各部フレームを接着。
2020/08/08: 前回からのバズーカラックの続き。
腰部フレームとの接合に、めちゃくちゃ手間取る。
結局、下半分を切り飛ばすことで、なんとか【寸法上は】ハマるところまでこぎ着けたが……、外見とのバランスもそこそこになるまで５～６時間（泣）。
こんなところで予想外の展開（苦笑）。

前回からの修正版（前側から）。

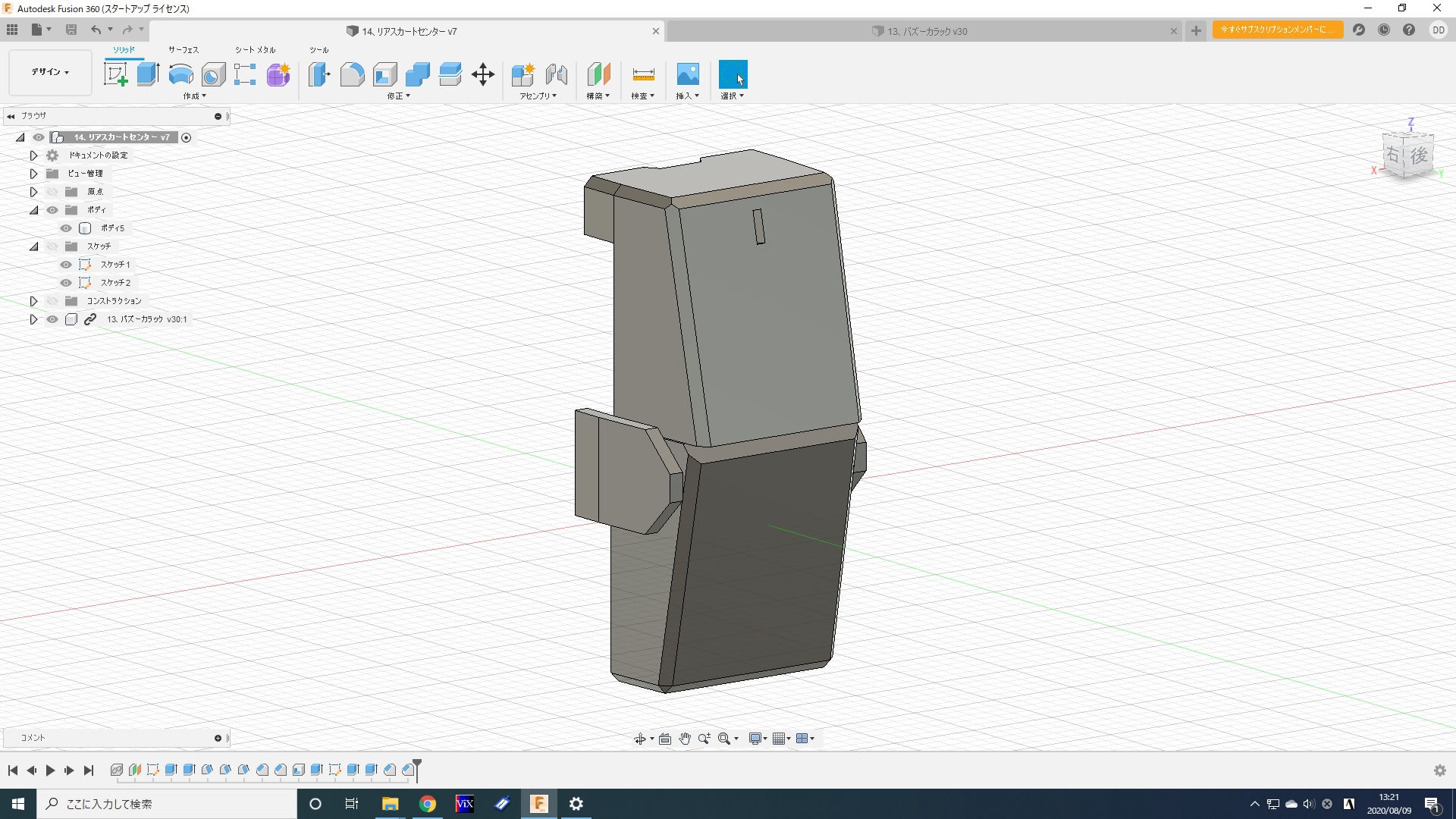

それを上に乗せたモノ（後側から）。リアスカートのセンター部分。
ランドセルにバーニア２発追加になるので、考えた末に股下のバーニアはオミット。
同様の理由で足裏も無す。
2020/08/09~11: 〆切まで最後の3連休は、主に小説と足首周りの最終調整。各パーツの可動域を見極めた上で最終の形が決定！　長かった……。

足甲・踵フレームの継ぎ目消し作業。
2020/08/11: アンクルガードの改造に入ろうとするも、軸に真鍮線を通す方がいいと思い直し、早速0.5㎜を探す……が、見付からず（持ってなかった？）。
買いに行く間がないので、通販をあさる。第一希望のAmazonでは来週になることが判明し、在庫のあったビックカメラに依頼。土曜日に届くことになった。
2020/08/12: 腹部・大腿部フレームを継ぎ目消し後、メッシュパイプの後付け用加工（若干）と接着。ランドセルバーニアも接着中。
2020/08/15: テスト出力してフレームに合わせたところ、全くかみ合わず……（泣）。
今日も夜通し寸法の測り直しから、ほぼ全体的に作り直し（苦笑）。
まあでも、形としてはこっちの方がだいぶ良くなったかな？

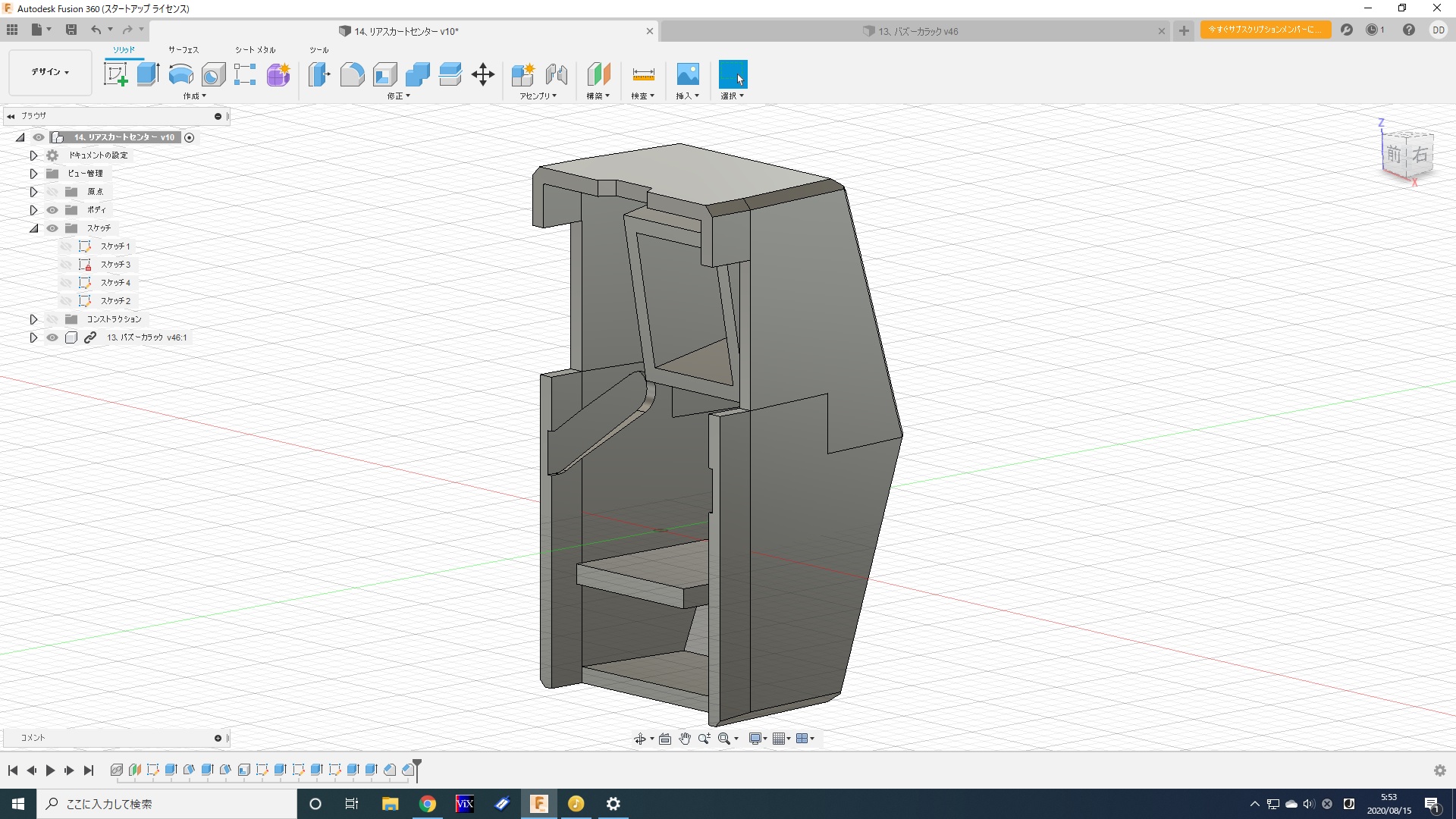

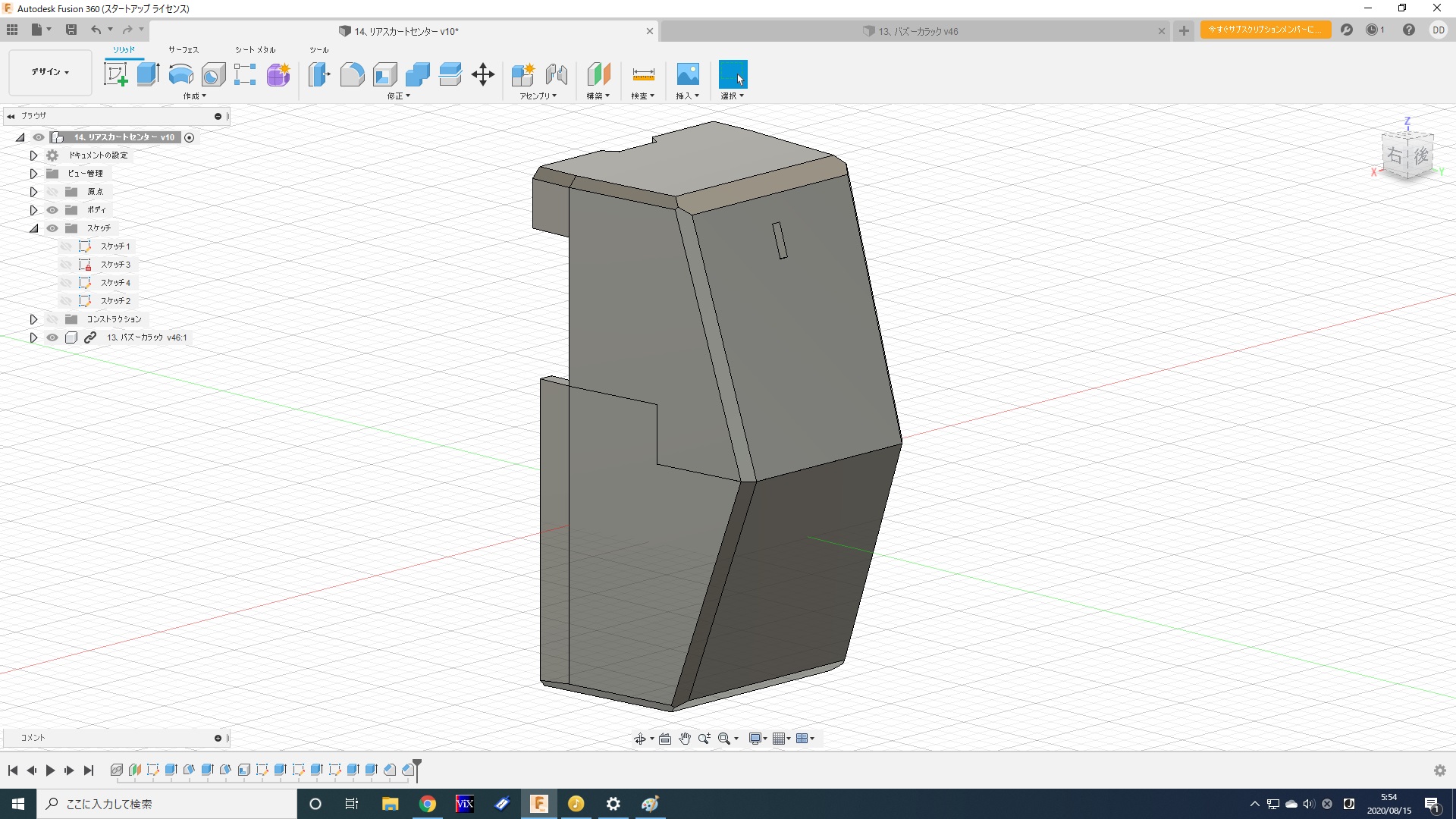

バズーカラック+リアスカートのセンターブロック Ver.2.0です。

CAD&3Dプリンター半分と、脚周辺フレームの継ぎ目消し作業。3Dプリンターでの改造パーツ製作が結構キツイ……。間に合うか？？
2020/08/16: 実物に合わせてみてからの、各パーツのサイズ調整がまだまだ残っているが、完成に近付くと、今度は今まで気にならなかった（というか忘れていた）箇所に目がいきだし、当初の予定になかった細々したものもついでに作り始めることに。

多分これだけでは絶対わからないと思うので、そのうち実物を写真でお見せできれば……完成したら……（苦笑）。

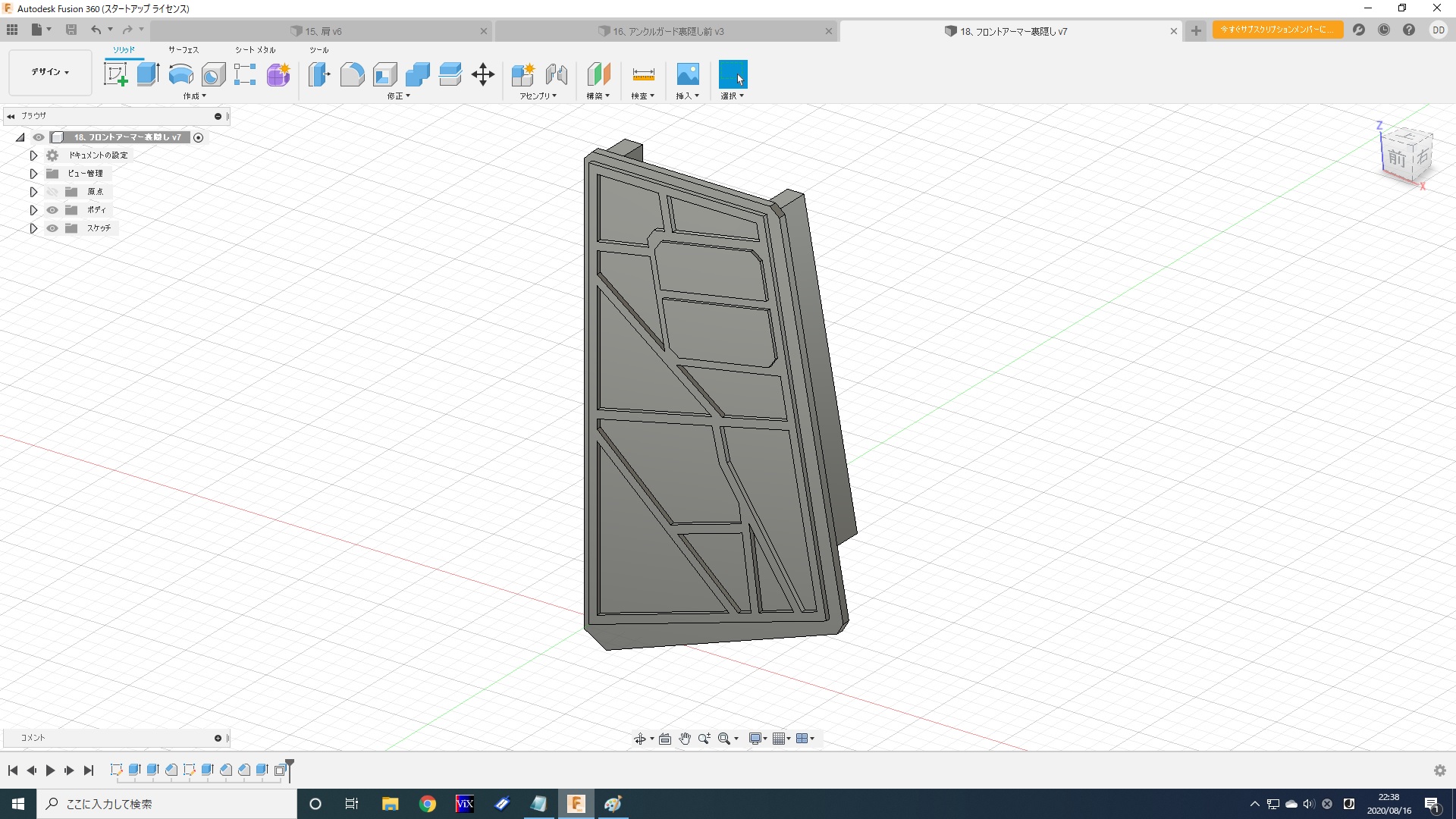

・フロントスカート裏

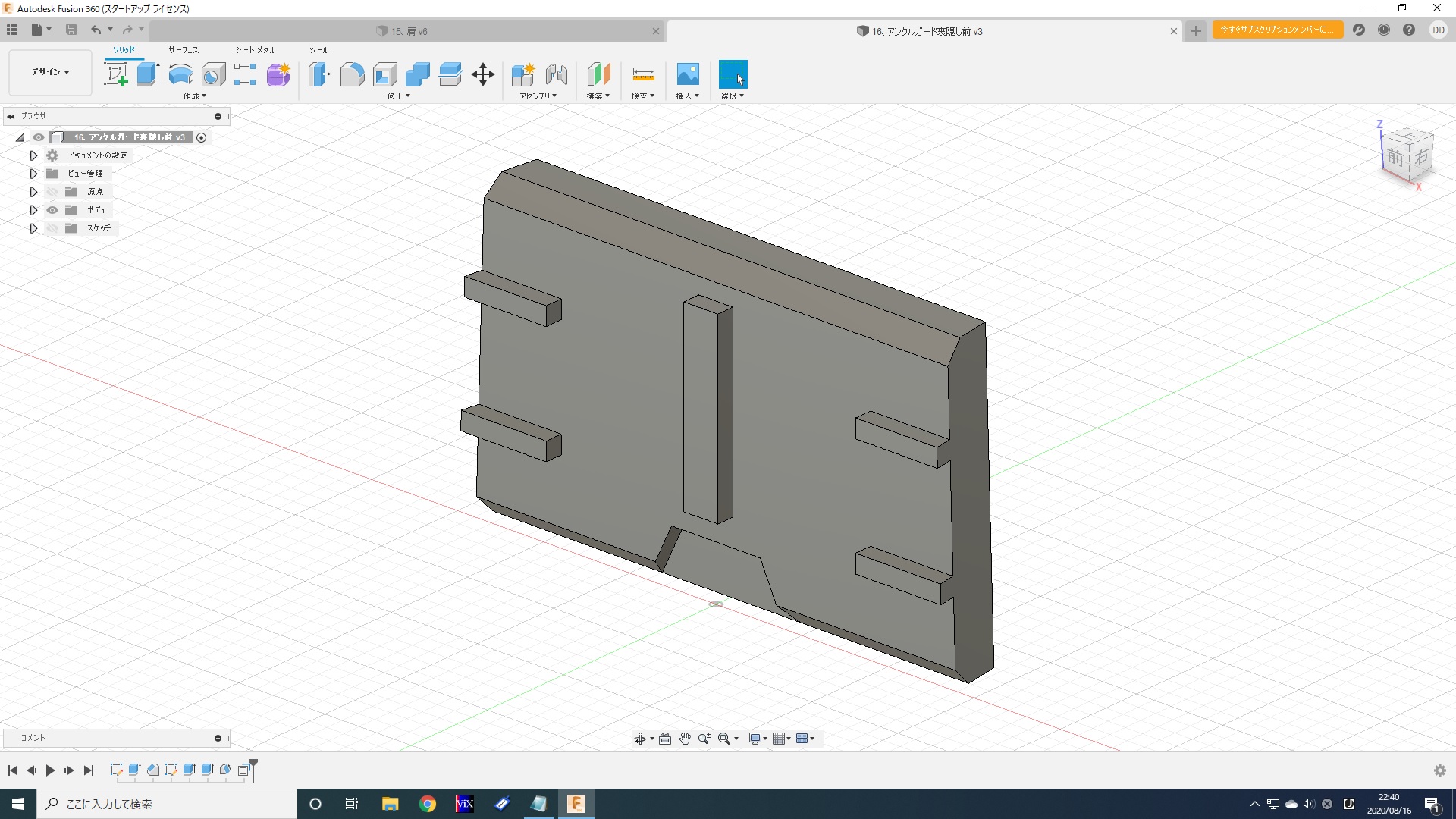

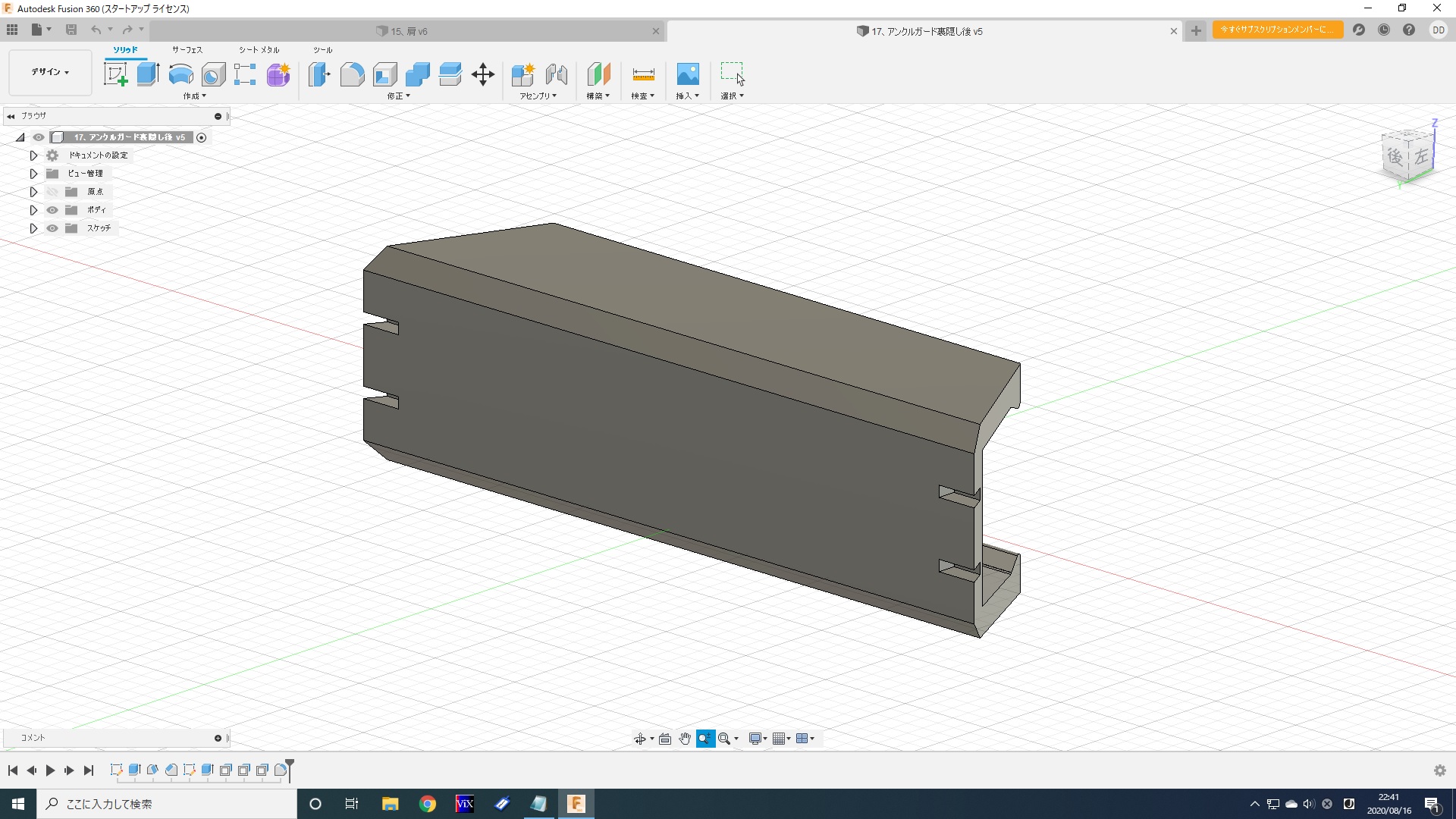

・アンクルガード裏（前側）

・アンクルガード裏（後側）

ボチボチ完成してきたレジンパーツ。片足首とサイドアーマー、足首フレームを継目消し後、洗浄。アンクルガードも片足側を改造。1mmシンチュウ線を軸にして接着。いずれも乾燥中。
2020/08/17: 昨晩出力したレジンパーツをはめ込み。この期に及んで、全部修正が必要という……（泣）。 CADの修正をするが、あえなく時間切れ。さすがに心が折れそう……。
2020/08/18: 引き続きCADの修正をしてから夜、寝ているうちにテスト出力……というのも5時間半くらいかかるから（苦笑）。そこまでして、今日は寝る。
2020/08/20: そして今日。昨日から一晩考え、あと10日で仕上げるには、かなり急いで仕上げねばならず、多分自分でも満足のいく作品にはならないだろうと判断。
どうせ作るなら記念に残るようなものにしたいし、ここまでやって中途半端に終わらせるのも勿体ない気がしてきて、今年は断念するという決断に至るーー。
それでも自分にとって痛恨の決断に変わりなく、しばらく放心状態かな……（泣）。
