HG　RX-121　GUNDAM TR


【Advance of Z　～ティターンズの旗のもとに～】（以下A.O.Z）登場のガンダムTR-1『ヘイズル』のページです。このヘイズル、只の外伝登場機体かと思いきや【A.O.Z】自体の企画タイミングがちょうど良かったのか（笑）、劇場版Zにもちらっと登場してたりします。なので、一応本編登場の公式機体？？？

長年に渡る連載の結果（しかも模型誌だったので余計）、実際は2機という設定の割に、一部装備変更でも呼称が次々に変わるため、自分的にはとても複雑で覚えにくい機体でした（今も！！）。加えて呼称自体も時々変わってくれますし（苦笑）。

ただガンダム好きにはそういう設定の複雑さも堪らず、シリーズで揃えたいという欲求をかきたててくれる機体であるのは間違いないです。かく言う自分もその一人――。

1/144　HGUC　ヘイズル予備機

Mk-Ⅱに続く『黒いガンダム』2つ目は【Advance of Z （アドバンス オブ ゼータ）　～ティターンズの旗のもとに～】よりガンダムTR-1 ヘイズルを作りたいと思います。
Mk-Ⅱと同時期に開発されていたティターンズのもう一つのガンダムというコンセプト、自分的には◎！！　当然凝ってみたい機体の一つではありますが……。

初めはヘイズル開発以前にベースとなったジム・クゥエルに、初期型（アーリータイプ）ヘイズルの頭部が付いただけの、正確に言うとジムです。ジム・クゥエル（ヘイズル・ヘッド）又は以前はヘイズル予備機と呼ばれてた機体ですが、最近ではアーリー・ヘイズルと呼ぶんですか？
もう設定コロコロ変わるから……（苦笑）。

設定からするとTR-1を開発する上での母体（プロトタイプ？）であり、1号機完成後は部品取り用に予備機も配備されたようで、1機若しくは数機程度存在した機体となるんでしょうか？（因みに母艦アスワン配備の予備機が後に改修されてヘイズル2号機（主役！）となる）

元のHGUC版ジム・クゥエル、自分的には下半身のアンバランスなボリューム感が最大の難点だと思います。良くも悪くもデザイナーの画風そのままなので、キット的にはデザイン画に忠実な良く出来たキットということになりますが、足だけはもっとアレンジ効かせて欲しかったかなあ……？？

変更点

①HGヘイズル2号機から頭部とライフルを拝借。そうすると一つジャンクパーツになってしまうんですが……。再利用を考えます（笑）。

②ガンダムの1.5倍くらいある大きくぶっとい足はジム・カスタムの物に下半身ごと交換してしまいました。

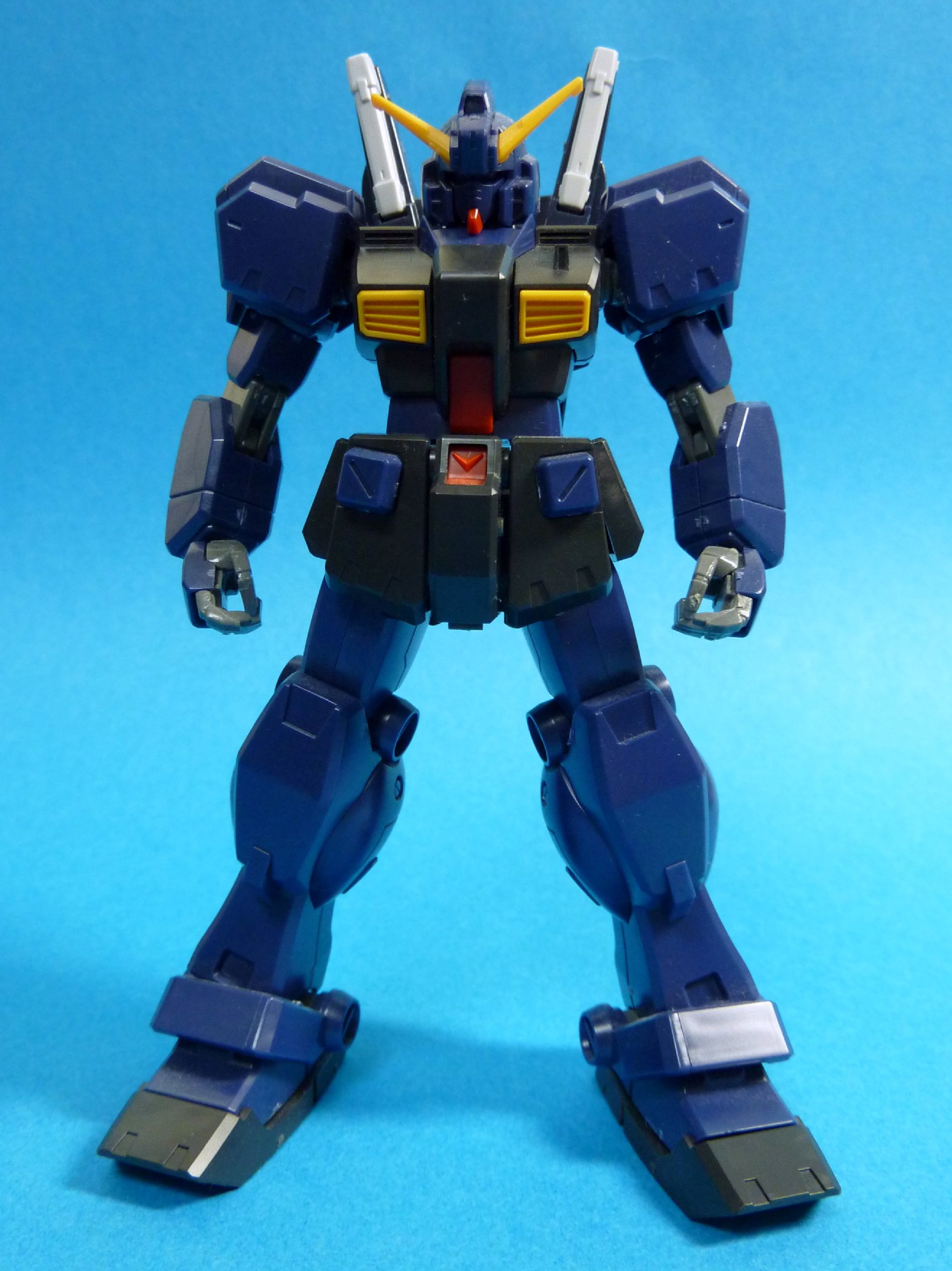

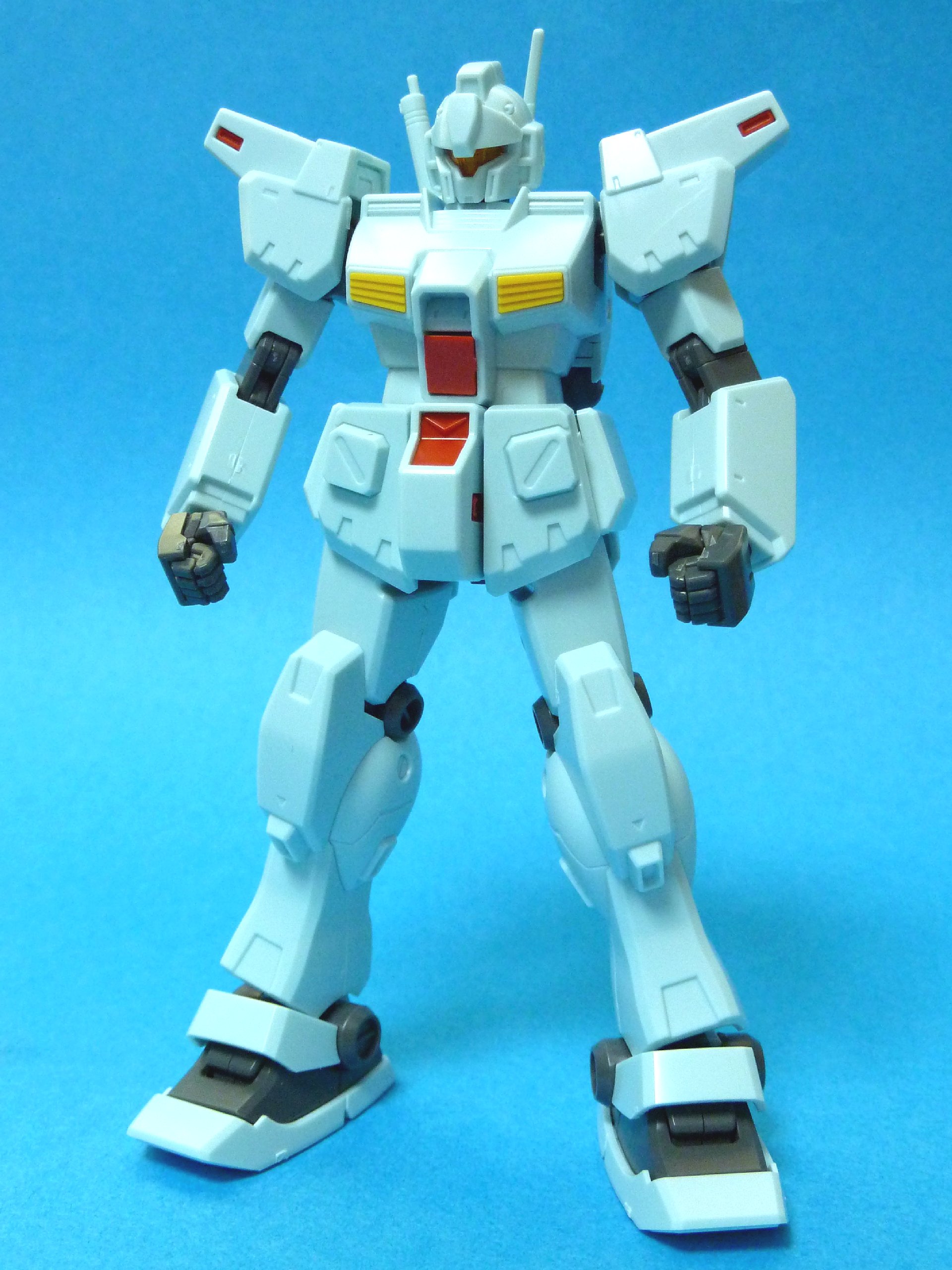

・こちらが元のジム・クゥエル

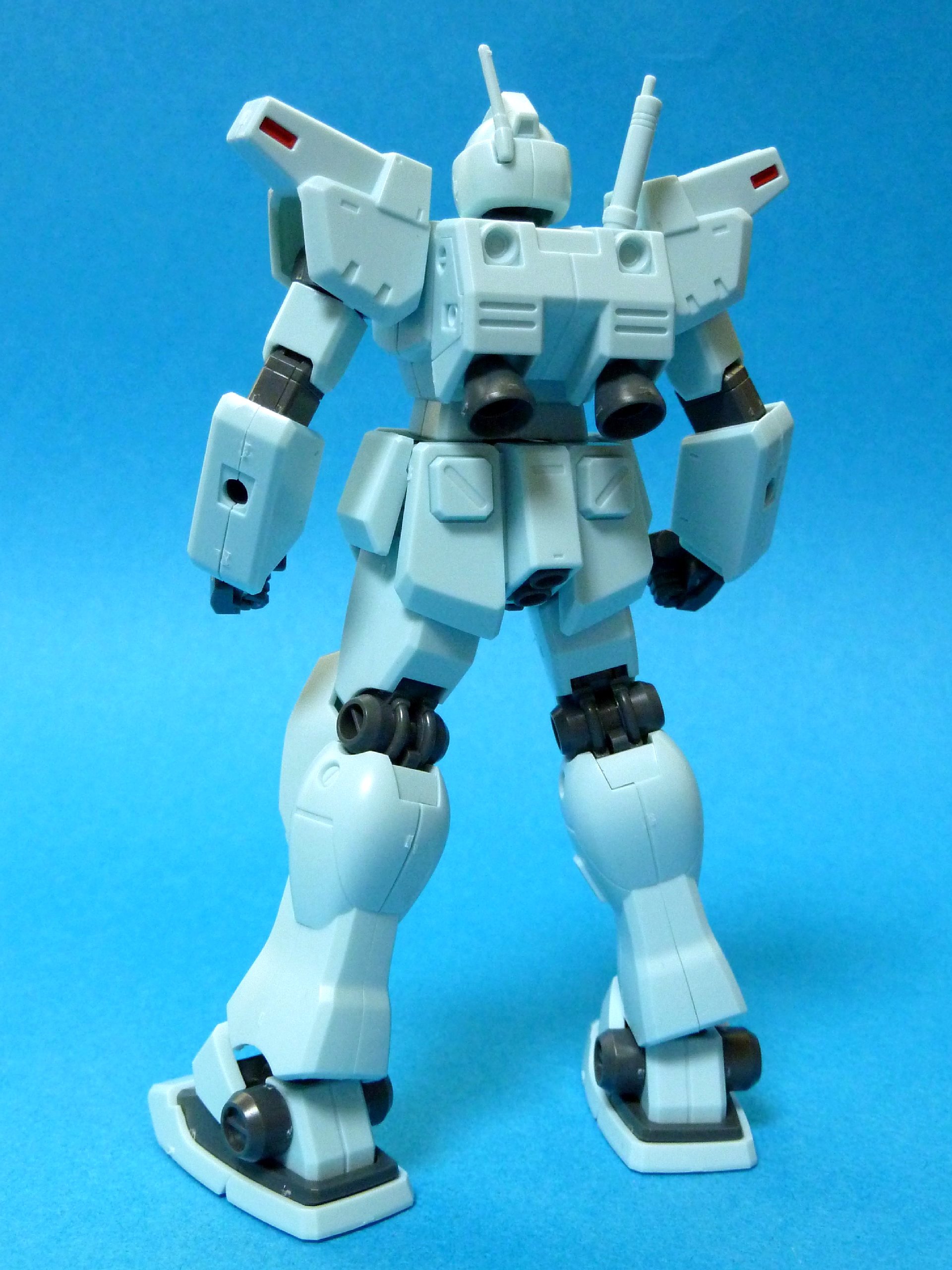

・そしてこちらがジム・カスタム

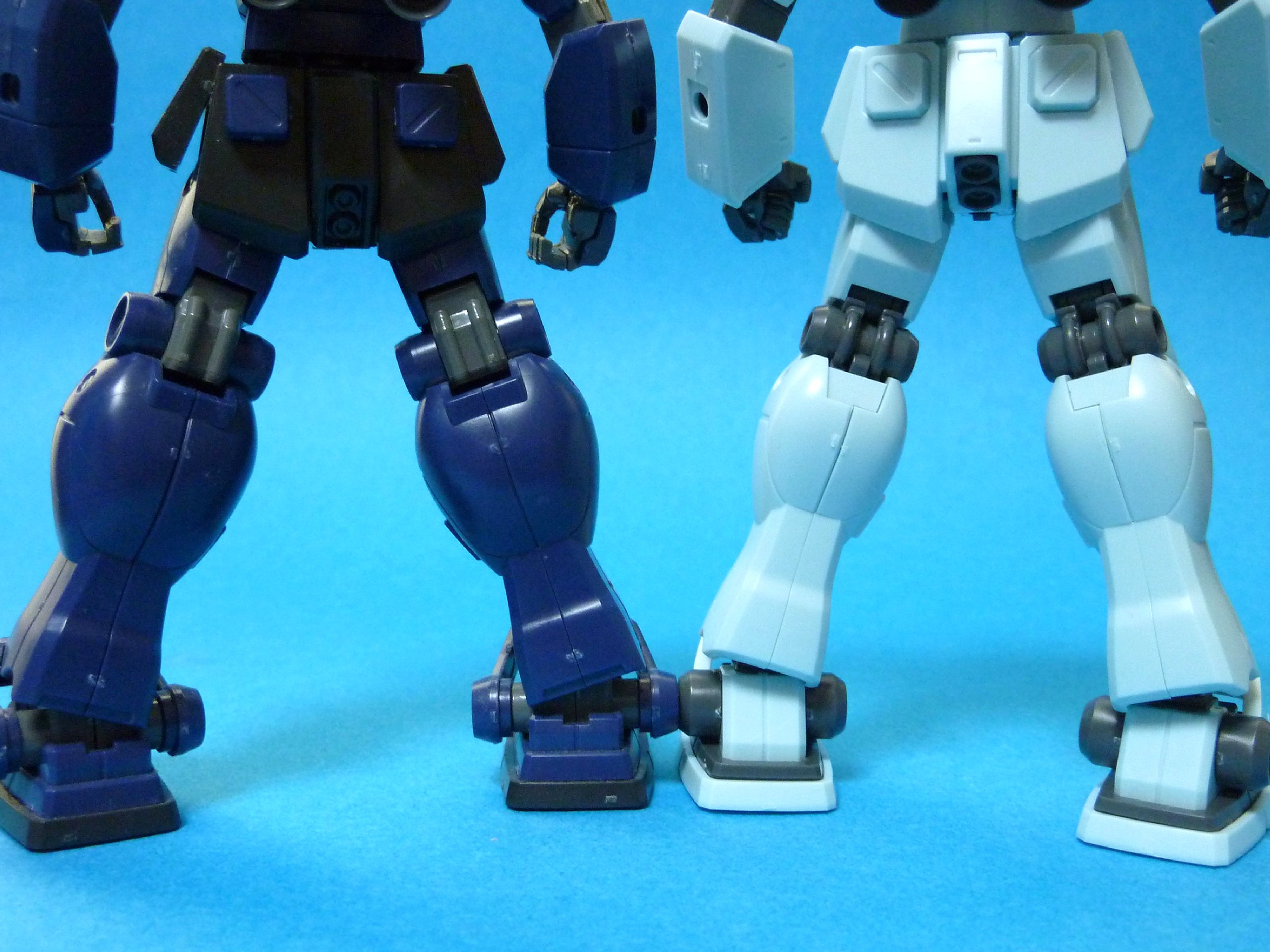

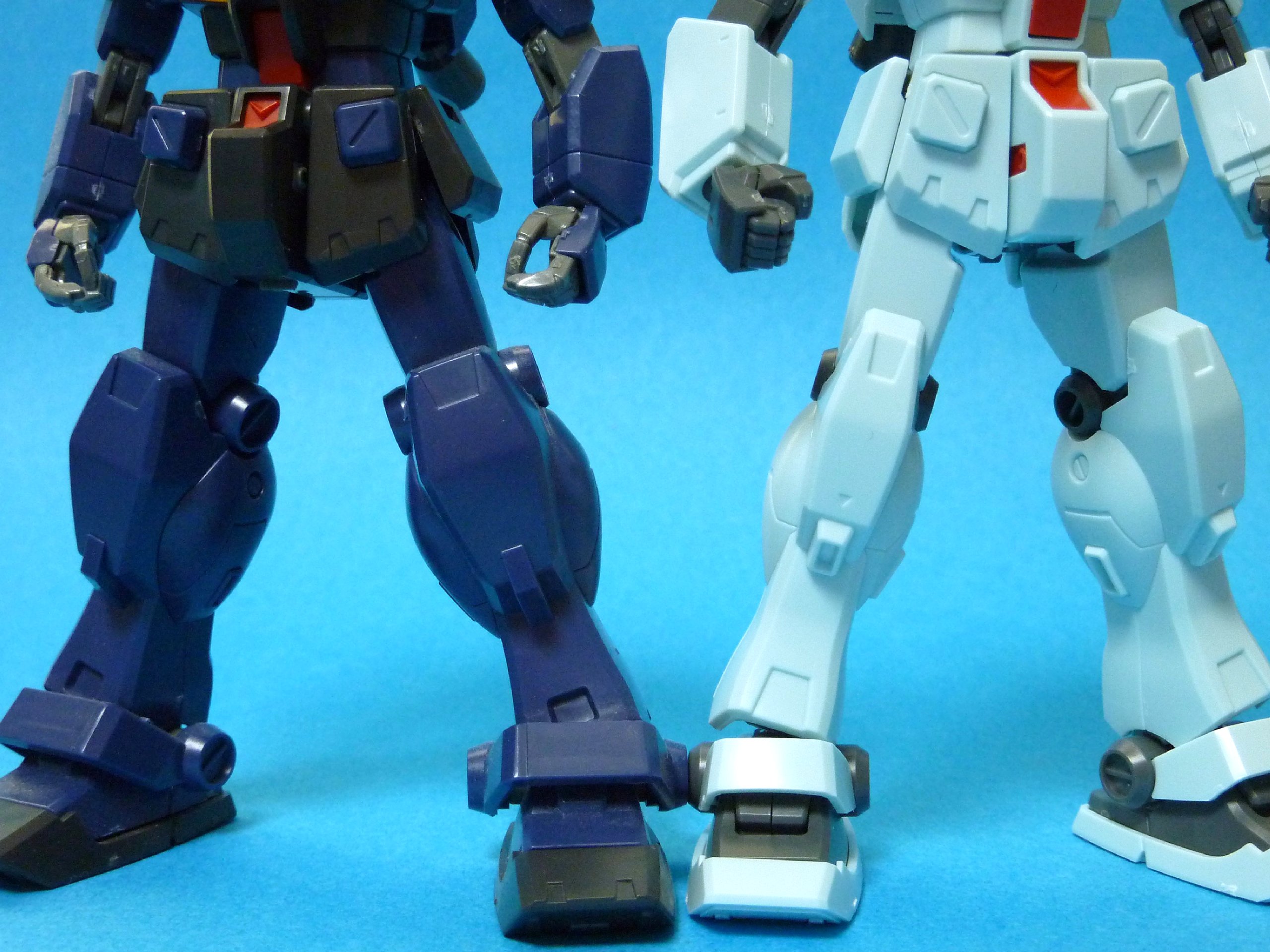

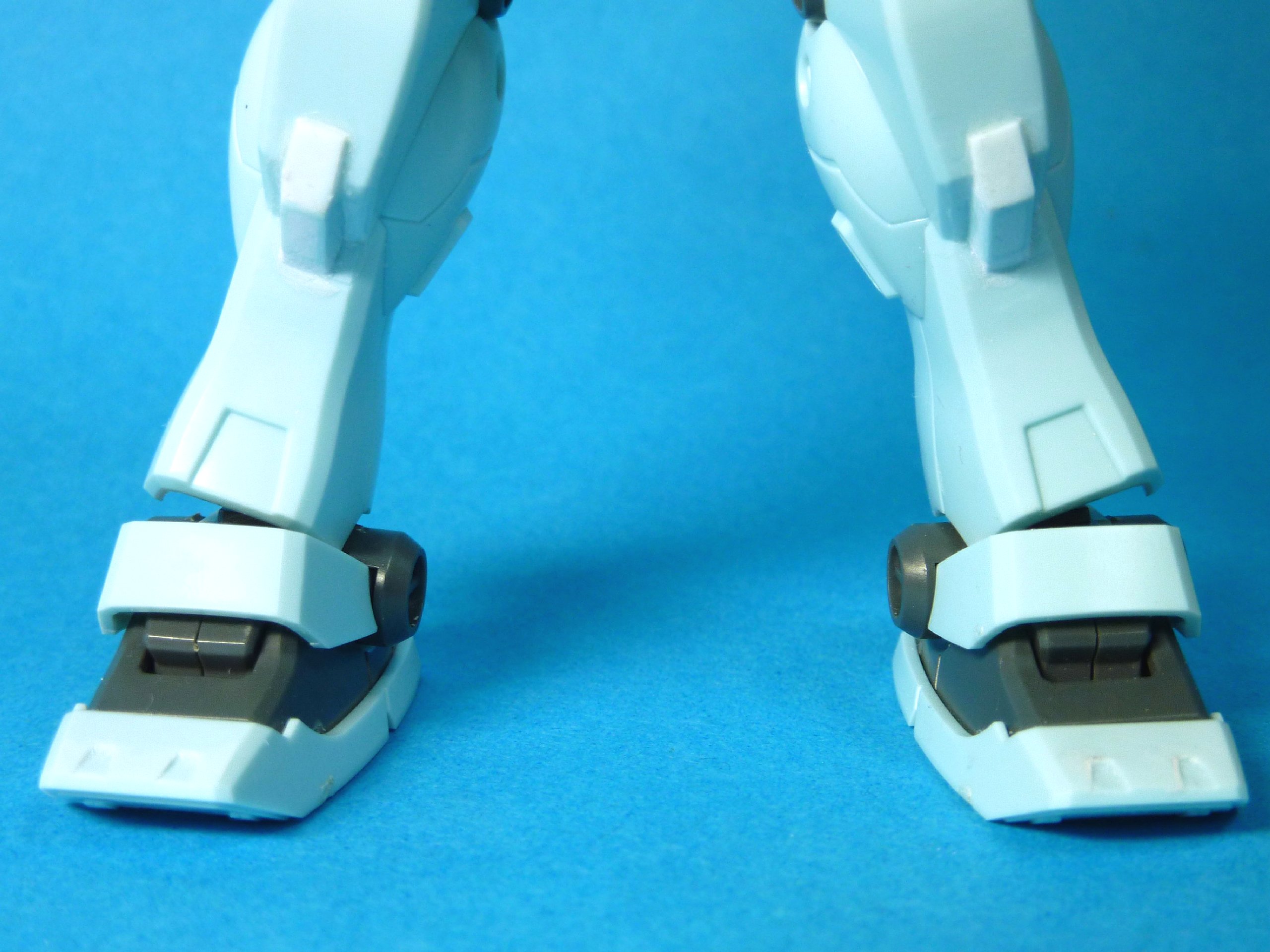

問題のおみ足

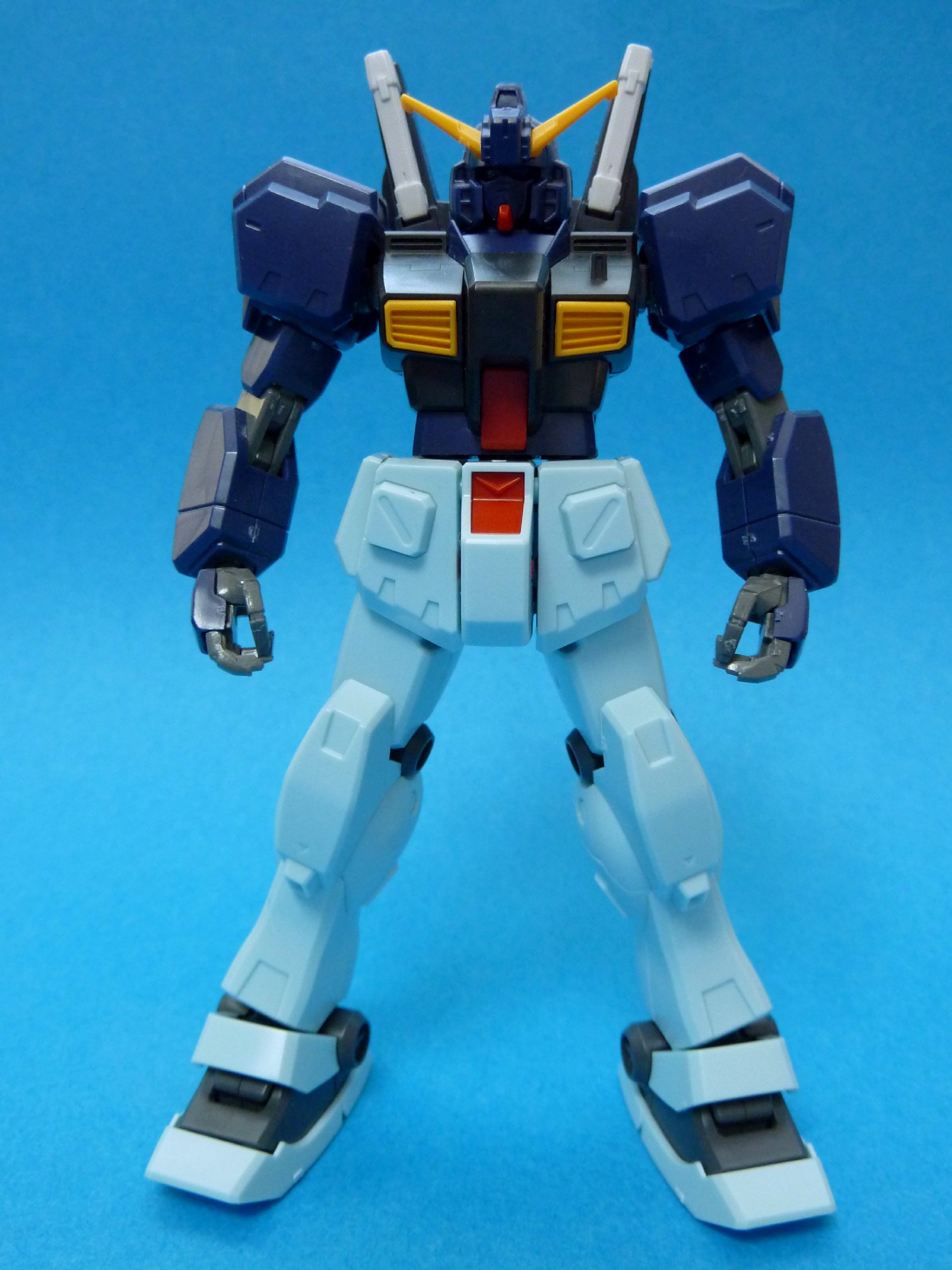

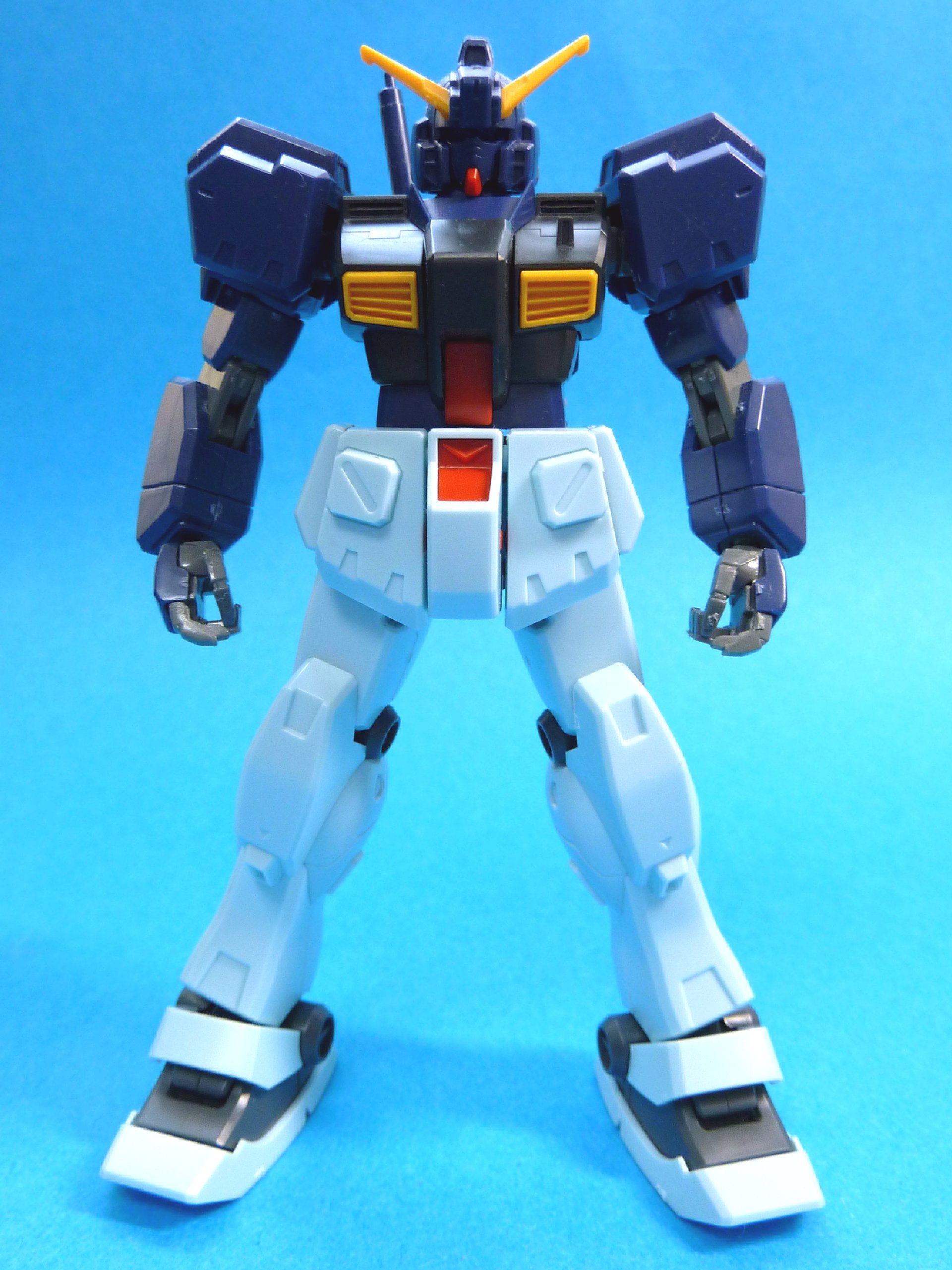

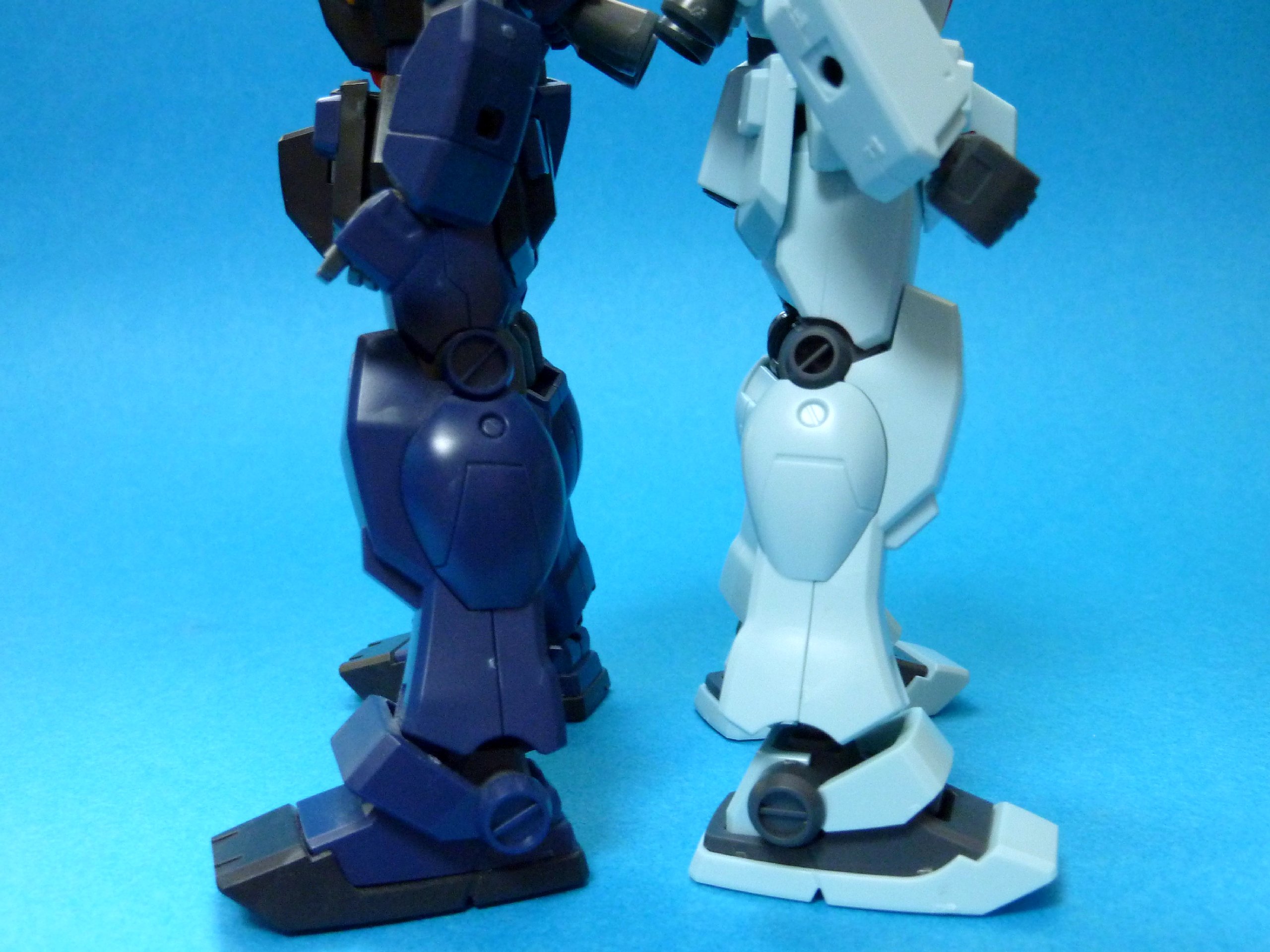

交換してこんな感じに


キットを2コイチ（ヘイズル2号機も入れると3コイチ？）の贅沢モデリング……。初めてです。逆に言えば、それくらい気になったということでしょうか。

③下半身を交換したのでクゥエルとカスタムのデザイン上の違い、
　ⅰ．膝下のバーニアの有無
　ⅱ．つま先のパネルラインの有無
　ⅲ．腰部マウントラッチの有無
の3点を修正。膝下はプラ板とアルテコパテを使用、つま先は直接彫り込みました。腰部サイドアーマーだけは、クゥエルのものに戻します。
……だけかと思っていたら、
　ⅳ．足首上にマルチセンサー（緑の四角い穴）
もあったんですね。ほぼ作り終えて気付きました（泣）。クゥエルとは若干形状が異なりますがステイメンを参考に、泣く泣く二段に彫り込むことでなんとか修正。




④ランナー配分の恩恵で（笑）、カスタムにはサーベルが2本付属しています。ガンダムっぽくしたかったということもあり、今回ダブルビームサーベル仕様としてみました。


旧MGジムでも、このダブルサーベル仕様は再現可能となっていましたので、多分こんなクゥエルもあったでしょう（笑）。（ちなみにクゥエルとカスタムのサーベルは微妙にデザインが違っていて、同時に使用すると違和感があります）

2010/08/03
ジム・クゥエルにヘイズル2号機の頭部（アーリータイプ）を付けて仮組中。
2011/04/24
ジム・カスタムの下半身と交換。とてもスマートになった。
2013/05/26
2年振りに製作再開。つま先部分にパネルラインを彫り込んだ。
2013/05/27
実に何年か振りでアルテコ瞬着パテを使用。古いものは当然使えなくなっていたので（涙）、現在発売中の製品を開けた。中身も改良されているらしく、硬化剤が一本増えている（嬉）！（やっぱり固まって使えなくなる人多かったんだろか……）
膝下、つま先部分を修正。ついでにランドセルにも穴を開けて、サーベルが2本差せるようにした。ここまで来たら自分的には最大の山（なんて小さいんだ！！）を越えた気がする（苦笑）。作業スペースの関係で、一つ完成するまでしばし休憩中。
2013/09/04
試作2号機の完成が見えてきたので、そろそろ作業を開始。仮組をバラす。足首フレームを接着中。
2014/06/10
ペーパーがけを開始。
2014/06/11
続き。今日はあまり進まなかった。
2014/06/17
　〃　。半分くらい終わった？
2014/06/22
更に　〃　。本体は4分の3くらい終了。
2014/06/23
　〃　少し。今日はあまり進まなかった。
2014/08/13
腰部フロントアーマー分割、ブレードアンテナのシャープ化等を行った。
2014/08/17
両スネ部分をパテで修正。乾燥中。
2014/08/26
フェイス部のモールド復活作業等を行った。第一陣パーツ、一回目のペーパーがけはほぼ終わり。頭部メインカメラ部分を接着中。
2014/08/31
第一陣パーツ、一回目ペーパーがけ終了。
2014/09/01
脛パーツ片側を修正。
2014/09/02
続いてもう片側を修正。うーん、まあこんな感じ？
2014/09/06
第一陣パーツ、二回目のペーパーがけまで終了。その後、洗浄。乾燥中。
2014/09/27
フレーム部等にサフ吹き。乾燥中。スネ部分にはもう少し修正が必要か…。
2014/09/28
フレーム部等を塗装。脛フレーム・下腕部接着中。
2014/10/08
同、継目消し作業。
2014/10/13
同、継目消し作業終わり。
2014/10/15
久々にポリパテを使おうとしたら、また蓋が固まって開かない…（汗）。ツールクリーナーで溶かしたりして、なんとかチューブを破壊せずに開いた。ツールクリーナー、こんな用途にも使えるかも！？
スネ部分に再度ポリパテ。乾燥中。
2014/10/27
脚フレーム部に二回目のペーパーがけ後、洗浄。乾燥中。スネパーツの片方を修正。もう片方は、もう一回ポリパテ必要……（泣）。
2014/10/30
脚フレームにサフ吹き。乾燥中。
2014/11/02
脚フレームを塗装後、スネ部分を接着中。
2014/11/04
スネ片側と下腕にパテ修正。乾燥中。
2014/11/05
スネ、もう片方をポリパテで修正。乾燥中。
2014/11/06
つま先部分の修正。ま、こんなもんか（汗）。
2014/11/10
スネ・下腕・つま先の継目消し&修正作業。
2014/11/13
つま先の修正作業。こんなもん？
2014/11/15
スネ・下腕部を2回目のペーパーがけ後、洗浄。乾燥中。
2014/11/20
スネのポリパテ部分を修正……が、2週間経ってもまだ完全乾燥してない（泣）。これは混合比率を間違えたか？？
2014/11/21
　〃　。仕方ないので、修正後に上からパテ盛りして、更に乾燥中。
2014/11/24
スネのパテ部分を修正……こんなもんか？？　やっと……（溜息）
第一陣パーツにサフ吹き。脚・下腕にパテ修正。乾燥中。ランドセル穴開け部分にプラ棒を接着中。
2014/11/26
クゥエル用ランドセルのサーベル収納部フタを、MSG角モールドとプラ棒にて製作。接着中。
2014/11/29
第一陣パーツを塗装。これで第一の山場終わり。胴体・肩を接着中。
2014/11/30
ランドセルのサーベル基部を修正。左側がちょっと緩いので、接着剤を塗付中。
よく見たら、足首上のマルチセンサー彫ってない……（泣）。もう修正きかないよぅ（涙）
2014/12/01
マスキング&黄色部分を塗装。マルチセンサー忘れてたのもあり（悔）、若干アレンジを加えてみた。完成率50％！
2014/12/07
肩部分の継目消し作業を行った。
2014/12/11
肩部分、継目消し作業の続き。パテで修正。乾燥中。武器類を接着中。
2014/12/30
風邪をひいてしまった……（苦）。冬休み、帰省をやめて独りで過ごすことに。
武器類、第二陣パーツを製作。
2014/12/31
胴体部肩、腕部、ランドセル等を塗装。肩部を接着中。完成率70％！
2015/01/02
マスキングしながら、首・肩・バーニアを塗装。
2015/02/11
いよいよ完成に向けて製作再開。フェイス部にスミ入れ後、頭部を接着中。肩部の継目消しと手首パーツ製作を行った。残るはマシンガンのみ、製作途中。
2015/02/15
マシンガンを製作。これにて全パーツ、一回目のペーパーがけは終わり。
2015/02/21
肩・頭部の継目消し作業と、残り全パーツに2回目のペーパーがけ。洗浄して乾燥中。ここにきてクゥエル用パーツのみ、第三陣として遅れて製作することに。
2015/02/28
第二陣パーツにサフ吹き。乾燥中。
2015/03/09
第二陣パーツを塗装。完成率90％！
2015/03/15
殆どマスキングと、ちょっとだけ塗装。これにてヘイズルは一通り塗装終了！！
2015/03/17
スミ入れ。これにて第一段階完成！
2015/03/22
クゥエルのフェイス部にスミ入れ後、頭部を接着中。
2018/09/23
それから3年半後――。
製作記をサイトへ再UP中に、重大な事実に気付く。
いーーっっ！？　第一段階って、これって完成したんじゃなかったの？？？
これは最後までやるしか……トホホ……。
2018/10/19

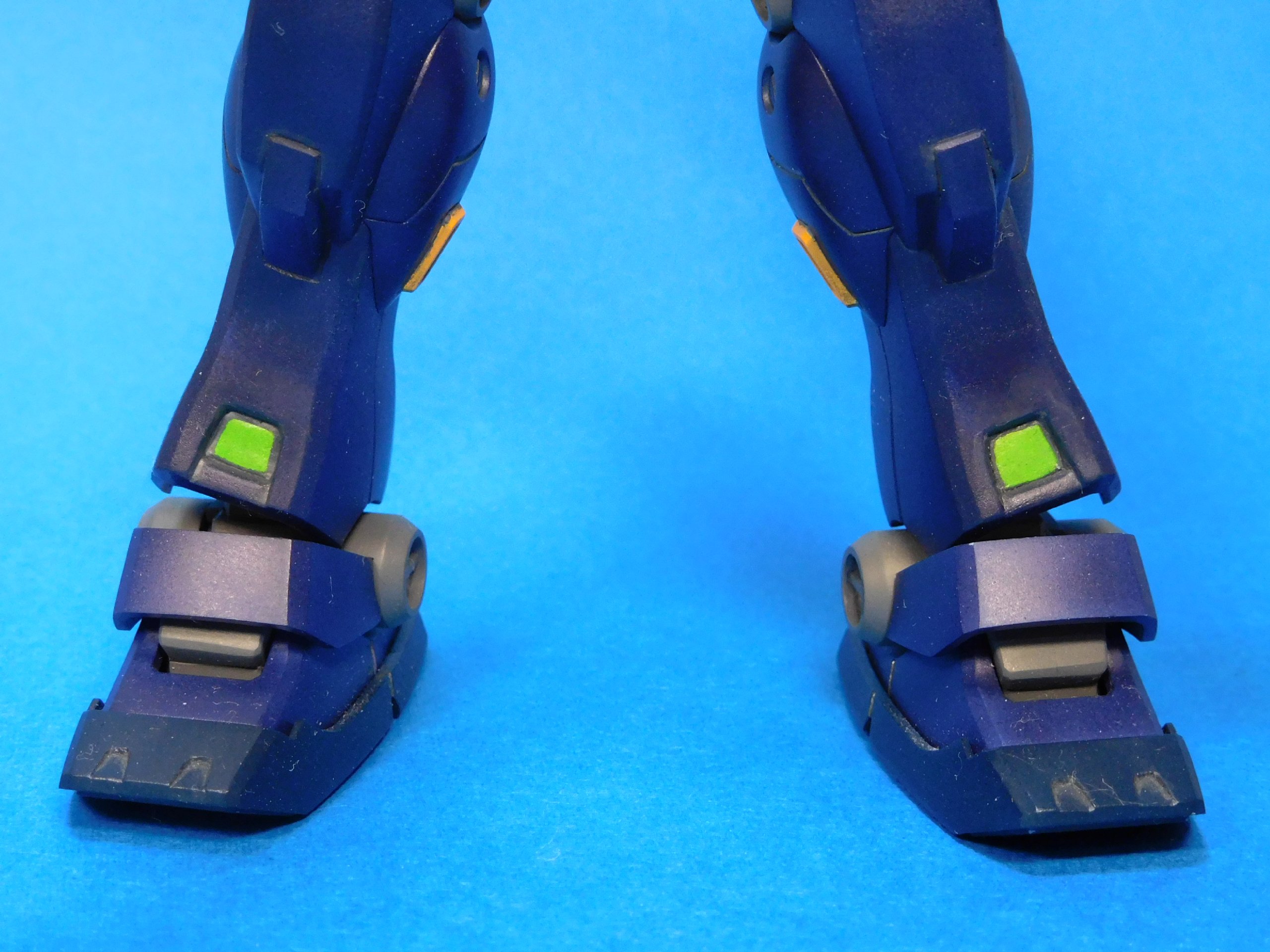

足首上のセンサー。ステイメンを見ていたら同じモノがあることに気付く。この形だったらいけるかも……。
まあ、これが最初で最後にもなるんだし、折角なら悔いが残らないように。意を決し、彫り込むことに。 とりあえずは片足分完成。
2018/10/20
もう片足も完成。案ずるより生むが易し……。
だが実は、次が難関だったりする。何色で塗ったっけ？　覚えてないーー。
2018/11/03
修正箇所にサフ吹き。乾燥中。
2018/11/04
REVIVE版Mk-Ⅱのバルカンポッド、ひょっとしたら入るかなと思って試してみたが、やはりダメ。バルカンは諦めるしかないのか……。
2018/11/24
続いてホワイトサフ吹き。乾燥中。
2019/07/27
これまでちびちびと形を整えた後、足首センサー部を塗装。一部スミ入れを残すのみとなり、これにて予備機製作の第一段階は本当に終了。
同スケールのMk-Ⅱと並べてみて『どうせならシールも貼っちゃおかな』などと思い始める。
――続きで“おまけ”の（笑）なんちゃってジム・クゥエルのパーツ製作に入ります。
2019/07/28
製作――とは言っても、ヘイズルと並行して作っていたので、いきなりサフ吹きから。アレックスと一緒に乾燥中。
2019/08/04
足首センサー周りを修正後、クゥエルの頭部を塗装――、マスキングテープ剥がそうと思ったら剥がれない？！
貼り付けてた4年の間に、頭の中で固まってた……（泣）。できるだけ努力はしたものの、あちこち破れて取り出し不能。仕方なくしばらく水につけることに……。
クゥエルは諦めないといけないかも（涙）。
2019/08/06
もうそろそろだと思い、マスキングテープを剥がしにかかるも、やはり取出し不可――。おまけに水につけてたら、あちこち表面から気泡が出てくるし、最後には傷だらけになり……もう諦めます。クゥエルは今回はナシということで（涙）。
とても不完全燃焼ですが、ここまで失敗するのも久し振りです。クゥエルはいつの日にかにとっておきます……。
2019/08/11
アレックスのついでに、忘れていた（汗）胸部センサーの緑を塗装、スミ入れを再開。乾燥中。
2019/09/11
明日から学生時代の友人が泊まりに来るので、片付けを兼ねてスミ入れの続き。大方終了した。次はシール貼り。
2019/10/16
幾つかスミ入れの修正後、各部にシール貼りーーやっと撮影（苦笑）。

1/144　HGUC　次世代試作機（最近はケルデルクと呼ぶらしい？）

【Advance of Z】設定中に存在する次世代試作機です。紛らわしい（というか、キットの箱とかに堂々と書かれてたりする）機体に次世代量産型試作機というのもあります。ここら辺の違いはWikiペディア等で調べれば判るので省略しますが、Zを放映当時から知っている者としては、要はそれって両方ともMk-Ⅱのことではなかったの？？

……時は流れ、当時はイラストだけだった機体にも、あれから随分設定が加わったようで、どうやら最近はヘイズル・ケルデルクと呼ばれる機体がこれに当たるようです。
（A.O.Z.しょっちゅう設定が変わるから、もうついて行けん……（苦笑））

まあ、それだけ名前がないのに人気が高かった機体だったのかもしれません。
自分的にも非常に好きな、カッコイイデザインでした。

※ちょうどMGアレックスと製作時期が重なり、一丁HGでなくMGで作ってみるかっ！？とスケールを変えて挑戦することにしました。
サイト初のスケール変更――を考えていましたが、訳あって中断。もしかしたらプレバンで出たりする？？
（2025年10月更新）

2011/04/24
ヘイズル予備機を使用して、キット箱裏写真の状態へ仮組。
――でも予備機と同じく、やはり……なので、下半身も交換してみた。
2011/05/08

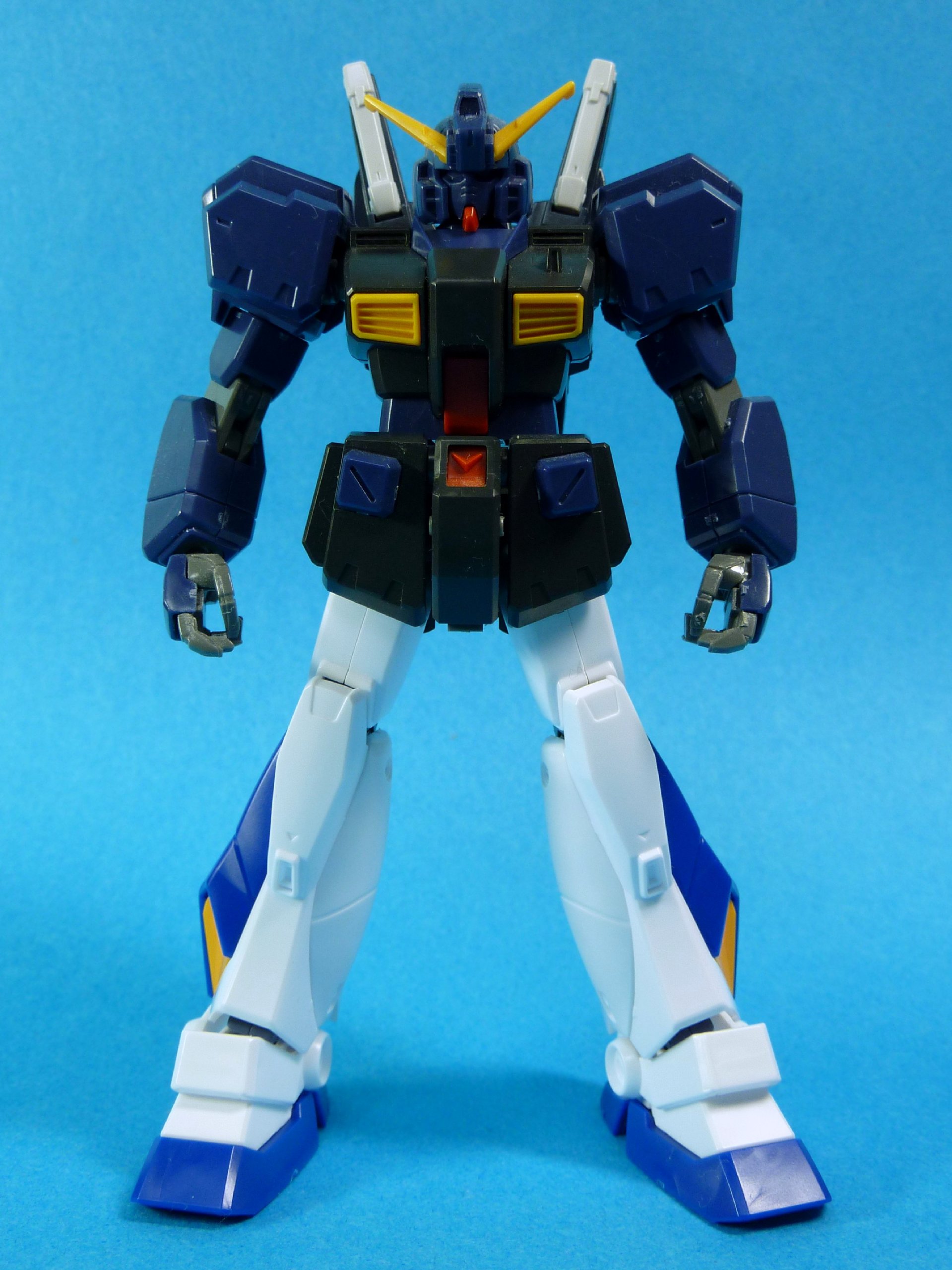

腰部をクゥエルに戻し、脚部のみアレックスと交換してみた。
カスタムに比べ、ちょっと細過ぎるかな？？
2019/07/21
今日はバースデーモデリング。
MGアレックスを製作中、アレックスと同じMGクゥエルの脚部フレームも、ほぼ共通だったことを思い出す。
これなら骨太な脚にできる（他にも理由はありますが）との思い付きから、MGで製作を続行することに決定！（笑）
